发格光栅尺故障维修案例分享

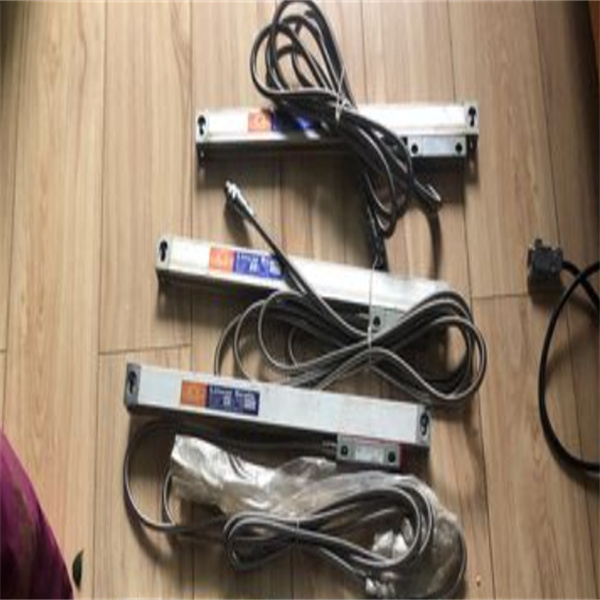

发格光栅尺故障维修案例分享：发格（FAGOR）光栅尺是数控加工中心、铣床、磨床等精密机床的核心位移检测部件，凭借高精度、高稳定性、抗干扰能力强的优势，广泛应用于精密加工测控场景，直接决定机床定位精度与加工良品率。在长期切削粉尘、油污、冷却液侵蚀、高频往复运动及安装应力影响下，发格光栅尺常出现运行异响、摩擦异响、周期性噪音、移动卡顿发声等故障。轻微异响会引发定位抖动、尺寸偏差，严重时会造成光栅尺磨损报废、机床报警停机、加工精度超差。
一、发格光栅尺异响核心硬件故障原因
发格光栅尺运行异响核心机理分为机械摩擦干涉、内部结构磨损、密封与润滑失效、安装精度偏移、电气震荡共振五大类，异响可直观分为金属刮擦声、细碎摩擦声、周期性震动声、空载异常嗡鸣，不同噪音对应不同硬件故障点位，覆盖现场绝大多数异响场景。
（一）粉尘油污堆积引发物理刮擦（最高发故障）
机床加工产生的铁屑、粉尘、切削油污、冷却液杂质极易渗入光栅尺尺体内部，附着在光栅玻璃尺带、读数头、密封毛刷位置。设备往复运动时，硬质杂质会造成读数头与尺带轻微刮擦，产生持续性细碎摩擦异响。杂质堆积过量还会抬升读数头间隙，导致局部硬性接触，出现分段刮擦噪音，同时伴随轻微卡顿，长期不处理会磨损尺带栅线，造成精度永久性损伤，是现场最普遍的异响故障。
（二）密封老化与润滑失效故障
发格光栅尺两端防尘密封条、侧边防尘毛刷长期受油污腐蚀、高频摩擦老化变形、脱落缺损，导致防尘密封失效，异物持续进入尺体内部。同时光栅尺内置滑动导轨、耐磨片长期运行润滑脂干涸、碳化失效，读数头滑动阻力增大，往复运动产生干涩摩擦异响。密封老化属于渐进式故障，初期仅低速移动异响，高速无异常，后期磨损加剧，全程运行持续发声，严重影响设备运行稳定性。
（三）安装精度偏移、应力变形
光栅尺对安装平行度、间隙距离、固定松紧度要求极高。机床长期震动、拆装维护、机架轻微变形，会导致光栅尺尺体与导轨不平行、读数头与尺带间隙偏移、固定螺丝松紧不均。读数头偏斜运行时单侧受力，持续剐蹭尺体或尺带，产生规律性金属摩擦异响。此外，尺体压装过紧、底座变形，会造成内部应力集中，设备移动时产生共振噪音，典型特征为匀速运行异响均匀，变速运行噪音变化明显。
（四）内部结构磨损、配件损坏
长期高频往复运动导致读数头耐磨滑块、导向片磨损间隙过大，读数头运行晃动，与尺带、尺体内壁间歇性碰撞摩擦，产生不规则异响。部分老旧设备会出现尺体轻微变形、玻璃尺带松动、内部固定卡扣脱落等问题，运行中产生抖动撞击声。此类故障属于不可逆硬件磨损，异响会随运行时间持续加重，最终引发光栅尺读数异常、报警失效。
（五）信号异常引发机械电气共振
读数头光学镜片脏污、老化，信号采集失真、反馈波动，会导致机床伺服位置环轻微震荡，光栅尺随往复运动产生低频嗡鸣、震动异响。光栅尺信号线缆屏蔽破损、接地不良，电磁干扰引发信号跳变，造成微小抖动共振，无明显机械刮擦但持续异响，极易被误判为机械故障，隐蔽性极强。
二、针对性硬件维修方法
（一）杂质堆积刮擦故障清洁修复
停机断电锁定机床轴类，打开光栅尺两端防尘护罩，使用无尘布搭配无水酒精轻柔擦拭尺带表面、读数头镜片、密封毛刷位置，彻底清除铁屑、粉尘、油污杂质。禁止使用硬物刮擦、暴力擦拭，避免划伤尺带栅线与光学镜片。清理完成后手动往复推动滑台，检查无卡顿、无刮擦异响后，清理尺体周边残留杂质，杜绝二次进尘。针对冷却液渗漏、油污侵入严重的工况，加装防护挡板，阻断污染物进入尺体，彻底解决杂质摩擦异响问题。
（二）密封与润滑系统整改更换
全面检查光栅尺防尘密封条、侧边毛刷，对老化、变形、缺损、脱落的密封配件，更换发格原装同规格密封套件，恢复尺体防尘防水性能。清理尺体内部干涸碳化的老旧润滑脂，均匀涂抹光栅尺专用耐高温耐磨润滑脂，保证读数头滑动顺畅无干涩。严格控制润滑用量，避免油脂过多吸附粉尘造成二次污染。维修后全程空载试运行，确认低速、高速移动均无干涩摩擦异响，滑动阻力均匀稳定。
（三）安装精度校正与应力消除
松开光栅尺所有固定螺丝与读数头锁紧配件，重新校正尺体与机床导轨平行度，微调读数头与尺带标准间隙，保证间隙均匀无偏斜。按照交叉均匀锁紧顺序紧固螺丝，避免单边受力、局部应力集中。校正机架轻微变形位置，垫平尺体安装基准面，消除尺体扭曲、偏斜问题。整改完成后全程测试轴类全行程，确保无剐蹭、无共振异响，定位运行平稳，彻底解决安装偏差引发的规律性异响。
（四）内部磨损配件更换维修
拆解光栅尺外壳，检查读数头耐磨滑块、导向片磨损状态，间隙过大、磨损严重的直接更换原装滑动配件，消除读数头晃动、间歇性碰撞异响。检查玻璃尺带固定状态，紧固松动卡扣，校正偏移尺带，轻微划伤的尺带做清洁防护处理，栅线严重磨损、破损的直接更换光栅尺总成。清理尺体内壁磨损杂质，修复轻微变形尺体，保证内部结构配合精度达标。
（五）信号干扰与共振故障整改
深度清洁读数头光学镜片，去除油污雾层、粉尘遮挡，恢复信号采集精度，消除反馈震荡引发的低频异响。检查光栅尺信号线缆，更换屏蔽层破损、老化线缆，重新规范接地，降低电磁干扰。整理强弱电走线，将光栅尺信号线与动力线缆分离敷设，避免并行干扰。维修后观察轴类运行状态，无抖动、无嗡鸣共振、定位稳定，即为故障彻底排除。
三、总结
发格光栅尺硬件异响故障主要由粉尘油污刮擦、密封润滑失效、安装精度偏移、内部配件磨损、信号干扰共振五大因素引发，其中污染物堆积摩擦与密封老化是现场最高发故障。此类硬件异响无法通过参数优化、伺服调试根治，仅能通过清洁整改、配件更换、精度校正、工况优化彻底解决。轻微异响若不及时处理，会快速磨损尺带、破坏检测精度，引发机床尺寸超差、报警停机。落实标准化排查维修与周期性维保，可彻底消除光栅尺异响问题，保障精密机床定位精度与运行稳定性，有效降低加工不良率与设备停机损耗。
