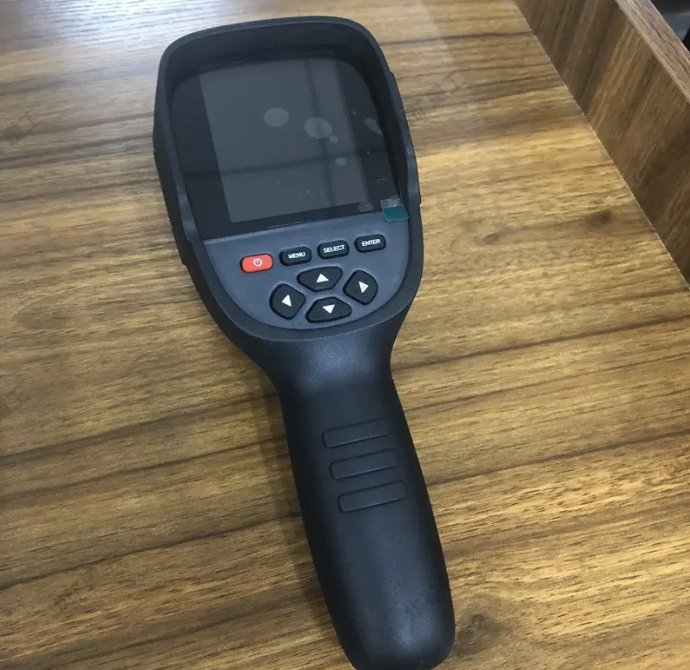

普雷德热成像仪维修故障分析：这个月10号上午有位来自江苏南京的王先生说要维修普雷德热成像仪，客户反应说成像不清楚的问题可，这种问题能由多种因素引起，需要从设备硬件、设备设置、环境因素、图像处理与算法等多个方面进行综合考虑和排查，下面分别进行了阐述。

普雷德热成像仪主板短路维修步骤
一、初步检查与准备
1、断电与安全措施：首先，确保普雷德热成像仪已完全断电，避免在维修过程中发生电击或其他安全事故。移除所有外部连接线和设备，以便更清晰地访问主板。
2、工具准备：准备必要的维修工具，如万用表、螺丝刀、焊台、吸锡器、松香等。如有条件，可准备热成像仪或红外测温仪，以便快速定位发热元件。
二、故障定位
1、观察法：仔细观察主板表面，查找是否有烧焦、变形、漏液等明显损坏迹象。检查主板上的电容、电阻、芯片等元件是否有异常，如膨胀、变色等。
2、电阻测量：使用万用表测量主板上关键点的电阻值，特别是电源输入端和芯片引脚。注意比较正反向电阻值，若差异过大或接近导通，则可能存在短路。
3、电压测量：在确保安全的前提下，给主板加电，并使用万用表测量各关键点的电压值。特别注意电源输入电压和芯片工作电压，若发现某一电压值偏离标准太远，则可能是短路所在。
三、短路点确认
1、分隔法：通过断开或隔离疑似短路的元件或电路，逐步缩小故障范围。每次断开后重新测量电压或电阻值，观察是否恢复正常。
2、烧机法：在某些情况下，可以使用可调电源逐步增加电压至短路点，观察哪些元件或区域出现异常发热或冒烟。注意控制电压和电流在安全范围内，避免进一步损坏主板。

3、热成像或红外测温：使用热成像仪或红外测温仪扫描主板表面，快速定位发热元件或区域。这种方法可以直观地显示主板上的温度分布，有助于快速找到短路点。
四、故障修复
1、更换元件：一旦确认短路点，使用焊台和吸锡器等工具将损坏的元件从主板上移除。选择相同规格和型号的元件进行更换，并确保焊接质量。
2、清洁与整理：在更换元件后，使用酒精或专用清洁剂清洁主板表面和焊点周围的残留物。检查并整理主板上的所有连接线和元件，确保没有松动或短路的风险。
3、测试与验证：重新给主板加电并进行全面测试，确保所有功能恢复正常且没有新的故障出现。特别注意测试热成像仪的成像质量和温度测量准确性。

普雷德热成像仪成像不清楚问题排查
一、检查设备硬件
1、红外探测器：红外探测器的灵敏度和分辨率直接影响成像质量。检查探测器是否损坏或老化，导致捕捉到的红外辐射信号减弱或失真。
2、镜头与滤光片：镜头是普雷德热成像仪成像的关键部件，检查镜头是否有污垢、划痕或损坏，这些都可能影响成像的清晰度。滤光片用于滤除不需要的光谱成分，检查滤光片是否安装正确，是否脏污或损坏。
3、显示屏与连接线：检查显示屏是否工作正常，显示图像是否完整无缺陷。检查显示屏与主板之间的连接线是否牢固，无松动或断裂。

二、环境因素考虑
1、环境温度与湿度：普雷德热成像仪对环境温度和湿度敏感，过高或过低的温度以及湿度变化都可能影响成像质量。确保设备在适宜的环境条件下工作。
2、背景辐射与反射：背景辐射和反射也可能干扰热成像仪的成像效果。尽量在背景辐射较低且反射较少的环境中进行测量。
三、图像处理与算法
1、图像处理技术：检查是否应用了适当的图像处理技术来增强图像的清晰度。图像处理技术如噪声过滤、对比度增强、色彩映射等都可以帮助提高图像的清晰度。
2、算法优化：考虑是否需要优化热成像仪的图像处理算法，以更好地提取和显示目标物体的红外辐射信息。
五、其他注意事项
1、设备稳定性：确保普雷德热成像仪在测量过程中保持稳定，避免振动或移动导致图像模糊。
2、专业维修：如果以上步骤都无法解决问题，可能是设备内部存在较复杂的故障。此时建议联系普雷德专业的热成像仪维修机构进行进一步的检查和维修。
