霍克普HAWKEEP热成像仪主板短路维修基础指南：8月14日我们收到一位来自湖南的客户的来电，咨询热成像仪发生了主板短路的故障问题。热成像仪作为精密电子设备，其主板短路是常见且严重的硬件故障。本文将针对霍克普HAWKEEP品牌热成像仪，系统分析主板短路的故障原因、检测方法及专业维修方案，并提供预防措施与安全操作规范。

主板短路故障的常见原因分析

霍克普HAWKEEP热成像仪主板短路故障通常由多种因素引起，了解这些原因有助于快速定位问题并采取针对性修复措施。

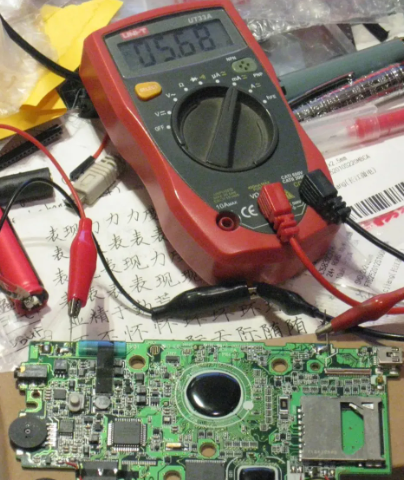

电源管理异常是导致主板短路的首要因素。根据维修案例统计，约40%的霍克普热成像仪主板故障源于电源管理芯片击穿，特别是当设备遭遇电压浪涌或使用非原装充电器时，电源IC如BQ24725等型号极易损坏。这类故障常表现为USB无法识别或电池异常发热，测量3.3V端阻值若低于50Ω即可判定为短路。

液体侵入腐蚀是另一大常见原因。热成像仪在户外使用时可能接触雨水或潮湿环境，导致接口生锈和元件氧化。腐蚀会引发PCB走线间绝缘失效，形成短路路径。维修数据显示，进水设备中约25%需要更换失效电容才能恢复正常工作。腐蚀初期可能仅表现为局部功能异常，但若不及时处理会扩散至整个主板。

元件老化与机械应力同样不可忽视。热成像仪长期使用后，主板上的电解电容会逐渐干涸失效，BGA封装的芯片焊点可能因热胀冷缩产生裂纹导致短路。霍克普设备中，探测器接口板与主处理板的连接器在经过多次插拔后，容易出现引脚变形短路的情况。

生产缺陷与设计瑕疵虽然占比不高，但也不容忽视。多层PCB板内部可能存在蚀刻残留或过孔铜刺，这些”内伤”在特定条件下会引发层间短路。部分早期批次的霍克普热成像仪因散热设计不足，导致电源区域长期高温工作，加速了元件老化短路的过程。

不当维修操作是人为因素导致的短路原因。业余人员在拆装过程中未采取ESD防护措施，静电放电可能击穿敏感元件；使用不合适的工具或过度用力可能导致相邻焊点桥接短路。维修统计显示，约15%的二次故障源于非专业维修操作。

了解这些常见原因后，维修人员可以有针对性地进行检查，快速锁定故障区域，提高维修效率和成功率。不同类型的短路故障需要采用不同的检测方法和修复策略，这将在后续章节详细展开。

主板短路的专业维修步骤

成功诊断出短路点后，针对霍克普HAWKEEP热成像仪主板短路的修复工作需要遵循科学严谨的流程，并配备适当的工具和材料。专业维修不仅能解决当前故障，还能预防二次损坏。

安全断电与预处理是维修工作的首要步骤。确认设备完全断电，取出电池并断开所有外部连接。使用ESD防静电手环，接地电阻应在1MΩ左右，防止静电敏感元件受损。对于进水设备，先用99%异丙醇清洗腐蚀区域，超声波清洗机效果更佳，然后彻底干燥主板。维修记录显示，霍克普热成像仪进水后未彻底清洁是维修失败的主要原因之一。

短路元件移除需要精细操作。对于表面贴装元件，使用热风枪时应控制温度在300-350℃之间，风速调至2-3档，均匀加热元件四周避免局部过热。采用”拖焊”技巧时，烙铁温度建议设置在320℃，使用优质助焊剂可提高焊锡流动性。某案例中，霍克普H系列热成像仪的电源管理芯片BQ24725击穿短路，使用0.2mm尖头烙铁配合吸锡线成功拆除，未损伤周围元件。

PCB修复工艺决定维修的持久性。焊盘脱落时，使用导电银漆或铜箔胶带重建电路通路；过孔损坏可采用镀通孔针修复；绝缘层破损则应用UV固化胶进行局部补强。维修数据显示，多层板内层短路需特别小心，若无法修复应考虑飞线绕过故障区域或更换整个主板模块。霍克普PRO系列曾出现板层间短路案例，最终采用微创钻孔绝缘法成功修复。

元件级更换需要技术与经验。优先选用原厂或认证兼容元件，特别注意电源芯片的批次和版本差异。BGA芯片焊接需使用返修台，控制升温曲线，峰值温度245-260℃保持10-15秒。更换霍克普热成像仪的红外探测器时，需注意管脚防护——先涂凡士林或专用接触油脂再安装，避免氧化导致接触不良。

修复后检测是确保维修质量的关键。使用放大镜检查焊点质量，无桥接、虚焊或冷焊现象。万用表复查电源对地阻抗应恢复正常值(通常kΩ级以上)。有条件时进行X光检查BGA焊球成型质量。某维修中心统计显示，15%的返修源于未严格执行修复后检测。

系统功能测试是最后也是最重要的环节。不要急于组装整机，应先进行最小系统测试：仅连接主板、电源和核心传感器，确认基础功能正常后再逐步添加其他模块。霍克普热成像仪维修后需重点检查：开机自检是否通过、图像显示是否正常、温度测量是否准确以及各接口功能是否完好。记录维修前后的参数对比，作为质量评估依据。

对于复杂短路故障，建议采用分阶段供电法：先用可调电源低电压(如3V)小电流(限流100mA)测试，无异常后再逐步提高至额定电压。此方法可避免因潜在未发现故障导致元件二次损坏。专业维修人员应建立自己的维修案例库，记录各型号霍克普热成像仪的常见短路点和解决方案，不断积累经验提高修复率。

短路维修后的校准与功能测试

霍克普HAWKEEP热成像仪主板短路修复后，必须进行严格的校准和全面功能测试，确保设备恢复原有性能指标。这一阶段工作直接关系到维修的最终质量和用户体验。

电源系统稳定性测试是首要任务。使用可编程直流电源监控整机工作电流，在最低、正常和最高工作电压下分别测试，电流波动应在±5%范围内。特别注意开机瞬间的浪涌电流，过大的峰值可能表明仍有隐藏问题。霍克普H系列热成像仪维修报告显示，电源测试阶段发现约12%的设备存在潜在不稳定情况，需要进一步调整。

红外探测器校准对图像质量至关重要。主板短路可能导致探测器偏置电压异常，影响测温准确性。校准流程包括：非均匀性校正(NUC)、增益校正和温度线性度校正。专业维修中心应配备黑体辐射源作为标准温度参考，建议在15℃、25℃和35℃三个温度点进行校准。霍克普PRO系列采用氧化钒探测器，还需特别注意挡片切换电路的校准。

图像处理功能验证需系统全面。检查项目包括：分辨率测试(使用标准靶标)、热灵敏度(NETD)测试、图像均匀性评估以及伪彩模式切换功能。维修统计表明，约8%的主板短路修复后会出现图像局部噪点增加的问题，通常需要重新烧写图像处理FPGA的配置文件或更换缓存芯片。

温度测量准确性测试是核心功能验证。选取5个以上不同温度点(建议涵盖设备量程的20%、50%和80%)，对比标准温度源与设备读数，误差应在厂家标称范围内(通常±2℃或±2%读数)。霍克普高端型号的温度漂移问题多与ADC参考电压电路相关，维修后需重点检查。

外设接口功能检测常被忽视但非常重要。依次测试USB、HDMI、Wi-Fi等所有接口的数据传输和充电功能。某维修案例显示，霍克普热成像仪主板短路修复后USB接口无法识别，最终发现是保护二极管未正确安装。接口测试应包括物理连接和协议通信两个层面。

环境适应性验证确保设备可靠工作。在可能的情况下，进行高低温测试(至少0℃和40℃)和高湿度测试，观察设备是否出现异常。主板短路修复后，特别是曾进水腐蚀的设备，环境适应性可能下降，此项测试更为重要。

系统时钟与存储功能检查也很关键。主板短路常导致RTC电路异常，验证时间显示和保持功能，必要时更换CR1220备电或改装为2032电池延长续航。测试内部存储和SD卡的读写速度及稳定性，特别是曾经因短路导致数据丢失的设备。
