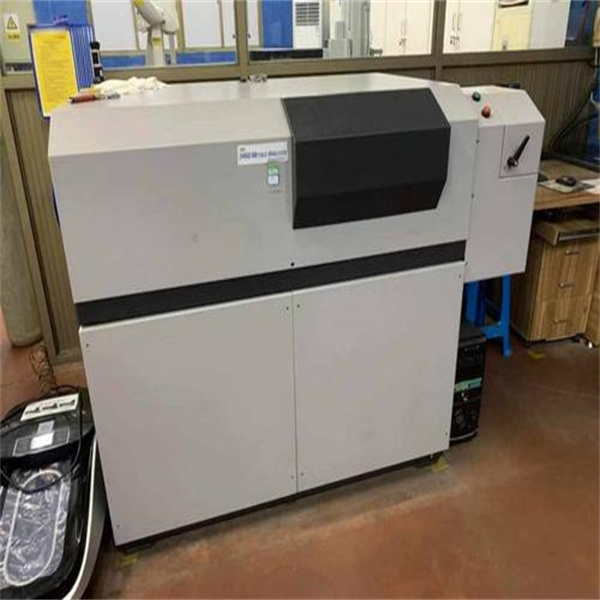

日立HITACHI光谱仪无法启动故障维修案例介绍：日立HITACHI光谱仪作为一款高精度的分析仪器，广泛应用于化学、材料、环境、医药等多个领域，其稳定运行是保证分析结果准确性的前提。然而，在长期使用过程中，由于环境因素、部件老化、操作不当等原因，可能会出现无法启动的硬件故障，给实验和生产工作带来困扰。

第一章 日立HITACHI光谱仪硬件系统概述

在排查无法启动的硬件故障前，首先需要对日立HITACHI光谱仪的硬件系统构成有基本了解。该类型光谱仪主要由电源系统、光学系统、检测系统、控制系统及机械结构等部分组成。电源系统负责为整机提供稳定的电力供应；光学系统包括光源、单色器、样品室等，用于产生和处理光信号；检测系统将光信号转换为电信号；控制系统由主板、CPU、存储器等组成，负责仪器的整体控制和数据处理；机械结构则保障各部件的稳定安装和运行。各系统之间相互协作，任何一个环节出现硬件问题都可能导致仪器无法正常启动。

第二章 日立HITACHI光谱仪无法启动硬件故障原因分析

2.1 电源系统故障

电源系统是仪器启动的基础，其故障是导致仪器无法启动的最常见原因之一，具体可分为以下几类：

• 电源适配器或电源线故障：日立HITACHI光谱仪部分型号采用外置电源适配器，长期使用后，适配器内部电容可能鼓包、电阻烧毁，导致无法输出正常电压；电源线则可能因拉扯、老化等出现内部断线或接头接触不良的情况。例如，当电源线的插头处出现氧化时，会导致接触电阻增大，电力传输中断，仪器无法获得启动所需的电力。
• 内部电源模块故障：对于内置电源模块的光谱仪，模块内部的整流电路、滤波电路、稳压电路等部件容易出现问题。整流二极管击穿、滤波电容漏电、稳压芯片损坏等都会导致电源模块无法输出稳定的直流电压，进而使仪器无法启动。此外，电源模块的散热风扇故障也可能导致模块过热保护，停止工作。
• 电源开关故障：仪器的电源开关在长期使用过程中，触点会出现磨损或氧化，导致接触不良。当开关按下后，无法有效接通电源回路，仪器自然无法启动。这种故障在频繁操作开关的情况下更容易发生。

2.2 控制系统故障

控制系统是光谱仪的“大脑”，负责协调各部件的工作，其故障会直接导致仪器无法启动，主要包括：

• 主板故障：主板是控制系统的核心部件，上面集成了大量的电子元件和接口。主板上的CPU供电电路故障（如供电电感烧毁、MOS管损坏）、BIOS芯片损坏或程序错乱、南桥/北桥芯片故障等，都会导致主板无法正常工作，仪器无法启动。例如，BIOS程序存储着仪器的启动配置信息，当BIOS芯片因电压波动被击穿时，仪器启动时无法读取正确的配置信息，从而陷入启动失败的状态。
• 内存故障：光谱仪的内存用于临时存储启动过程中的数据和程序，如果内存模块接触不良、金手指氧化或内存芯片本身损坏，会导致仪器在启动时无法完成内存自检，进而无法启动。此外，内存插槽损坏也会导致类似问题。
• CPU故障：CPU作为控制核心，若出现损坏或过热故障，会导致仪器无法进行任何运算和控制操作，自然无法启动。CPU故障通常较为少见，多由电压异常、散热不良等原因引起。

2.3 光学系统故障

光学系统虽然不直接参与仪器的启动流程，但部分关键部件的故障可能会触发仪器的保护机制，导致无法启动：

• 光源故障：光源（如氘灯、钨灯）是光学系统的重要组成部分，部分光谱仪在启动时会对光源进行自检。如果光源损坏（如灯丝烧毁）或光源驱动电路故障，自检无法通过，仪器会启动保护程序，停止启动过程。例如，氘灯的使用寿命通常为1000-2000小时，超过使用寿命后灯丝容易断裂，导致光源无法点亮，仪器启动失败。
• 单色器故障：单色器内部的光栅、狭缝、电机等部件出现故障，可能会导致仪器在启动时无法完成光学系统的初始化。例如，控制光栅转动的步进电机损坏，仪器无法将光栅调整到初始位置，从而无法通过启动自检。

2.4 检测系统故障

检测系统负责将光信号转换为电信号，其故障也可能影响仪器的启动：

• 检测器故障：常用的检测器如光电倍增管、CCD等，若出现损坏或性能下降，仪器在启动时检测到检测器无信号输出或信号异常，会判定硬件故障，停止启动。例如，光电倍增管的高压供电电路故障，导致其无法正常工作，仪器启动自检时会报错。
• 信号处理电路故障：检测器输出的电信号需要经过信号处理电路（如放大、滤波、AD转换）进行处理，若该电路中的放大器、滤波器、AD芯片等部件损坏，会导致信号无法正常传输和处理，仪器启动时无法完成相关检测，进而无法启动。

2.5 机械结构及其他故障

• 样品室门联锁故障：为保障操作人员安全，光谱仪通常设有样品室门联锁装置，只有当样品室门关闭良好时，仪器才能启动。如果联锁装置的微动开关损坏、位置偏移或线路接触不良，仪器会误认为样品室门未关闭，从而无法启动。
• 散热系统故障：仪器内部的CPU、电源模块、检测器等部件需要散热系统（风扇、散热片）进行降温，若散热风扇损坏或散热片积尘过多，会导致部件过热，触发仪器的过热保护机制，使其无法启动。
• 内部线路故障：仪器内部各部件之间通过线缆连接，长期使用后，线缆可能出现老化、断线、接头松动等情况。例如，主板与电源模块之间的供电线缆接头松动，会导致主板无法获得足够的电力，仪器无法启动。

第三章 日立HITACHI光谱仪无法启动硬件故障维修方法

3.1 维修前准备工作

在进行维修操作前，必须做好充分的准备工作，以确保维修安全和效果：

• 安全防护：关闭仪器电源，拔掉电源线，避免触电事故；佩戴防静电手环，防止静电损坏敏感电子元件；准备好绝缘手套、护目镜等防护用品。
• 工具准备：准备好万用表、示波器、螺丝刀套装（包括十字、一字、内六角）、镊子、焊锡枪、焊锡丝、酒精、棉签等维修工具和耗材。万用表用于检测电压、电阻、电流；示波器用于检测电路中的信号波形；螺丝刀等用于拆卸仪器外壳和部件。
• 资料准备：获取日立HITACHI光谱仪的维修手册、电路图、部件清单等资料，了解仪器的硬件结构和电路原理，为维修提供依据。

3.2 电源系统故障维修

3.2.1 电源适配器或电源线故障维修

首先，用万用表的电压档检测电源适配器的输出电压。将万用表的红表笔接适配器输出插头的正极，黑表笔接负极，开启适配器开关，若输出电压与适配器标称电压不符（误差超过±5%），则说明适配器故障。对于可拆解的适配器，可打开外壳，检查内部电容是否鼓包、电阻是否烧毁、二极管是否击穿，更换损坏的部件后重新测试；对于不可拆解的适配器，直接更换同型号的新适配器。

检查电源线时，可先观察外观是否有破损，然后用万用表的电阻档检测电源线的通断。将万用表调至电阻档，红、黑表笔分别接电源线两端的插头触点，若电阻值为0，说明电源线正常；若电阻值无穷大，则说明电源线内部断线，需要更换新的电源线。同时，检查电源线插头的触点是否氧化，若有氧化，可用酒精棉签擦拭干净。

3.2.2 内部电源模块故障维修

拆卸仪器外壳，找到内部电源模块。首先检查电源模块的外观，看是否有电容鼓包、元件烧毁、线路烧焦等明显故障迹象。用万用表检测电源模块的输入电压，确认市电是否正常输入；然后检测电源模块的输出电压，与维修手册中的标准电压进行对比。若输出电压异常，进一步检测整流电路、滤波电路、稳压电路中的元件。

例如，若整流二极管击穿，用万用表的二极管档检测，正向电阻会变大或反向电阻变小，需更换同型号的整流二极管；若滤波电容漏电，用万用表的电容档检测其容量，若容量明显下降或为0，更换同规格的电容；若稳压芯片损坏，检测其输入和输出电压，若输入电压正常而输出电压异常，更换稳压芯片。此外，检查电源模块的散热风扇，若风扇不转，检测风扇电机是否损坏或供电是否正常，更换损坏的风扇。

3.2.3 电源开关故障维修

拆卸电源开关，用万用表的电阻档检测开关的通断情况。按下开关时，电阻值应为0；松开开关时，电阻值应为无穷大。若开关在按下时电阻值不为0或松开时电阻值不为无穷大，说明开关触点接触不良或损坏，需要更换同型号的电源开关。更换时注意开关的接线方式，确保接线正确。

3.3 控制系统故障维修

3.3.1 主板故障维修

拆卸主板，仔细观察主板外观，看是否有电容鼓包、芯片烧毁、线路腐蚀等情况。用万用表检测主板上的供电电路，重点检测CPU供电电感、MOS管、稳压芯片的电压值，与维修手册中的标准值对比。若CPU供电电压异常，检查相关元件，更换损坏的部件。

对于BIOS芯片故障，若BIOS程序错乱，可尝试通过编程器重新刷写BIOS程序；若BIOS芯片物理损坏，更换同型号的BIOS芯片，并刷写正确的程序。南桥/北桥芯片故障的维修难度较大，通常需要专业的BGA焊接设备进行更换，建议联系专业的维修人员或厂家进行维修。此外，检查主板上的接口是否损坏，若接口针脚弯曲或氧化，用镊子小心矫正针脚，并用酒精棉签擦拭氧化部分。

3.3.2 内存故障维修

拔出内存模块，检查内存金手指是否有氧化、污渍，用橡皮擦轻轻擦拭金手指，去除氧化层和污渍，然后重新插入内存插槽，确保插紧。若问题依旧，更换一根已知良好的同型号内存模块进行测试，若仪器能正常启动，则说明原内存模块损坏，需要更换。

检查内存插槽，用手电筒照射插槽内部，看是否有异物、针脚弯曲或损坏。若有异物，用镊子小心取出；若针脚弯曲，用细针小心矫正；若针脚损坏，需要更换内存插槽，更换时需使用焊锡枪进行焊接操作。

3.3.3 CPU故障维修

CPU故障的检测需要较为专业的设备和技术。首先检查CPU的散热系统，确保散热片和风扇安装良好，散热硅脂未干涸。若散热系统正常，用万用表检测CPU的供电电压，确认供电是否正常。若供电正常而CPU仍无法工作，可尝试更换同型号的CPU进行测试，若更换后仪器能正常启动，则说明原CPU损坏，需要更换CPU。由于CPU更换涉及到主板的兼容性和焊接问题，建议由专业人员进行操作。

3.4 光学系统故障维修

3.4.1 光源故障维修

拆卸样品室和光源室的外壳，取出光源（氘灯、钨灯）。观察光源的灯丝是否断裂，若灯丝断裂，直接更换同型号的光源。若灯丝未断裂，检查光源的驱动电路。用万用表检测驱动电路中的供电电压、电流，与维修手册中的标准值对比。若驱动电路中的电阻、电容、三极管等元件损坏，更换损坏的元件。

更换光源后，需要进行光源的校准工作，确保光源的位置和光强符合仪器的要求。校准方法可参考日立HITACHI光谱仪的操作手册，通常包括调整光源的高度、角度，以及进行光强校准等步骤。

3.4.2 单色器故障维修

拆卸单色器外壳，检查内部的光栅、狭缝、步进电机等部件。首先检查光栅是否有损坏、污染，若有污染，用镜头纸蘸少量酒精轻轻擦拭干净；若光栅损坏，需要更换同规格的光栅。检查狭缝是否堵塞、变形，若堵塞，用细针小心清理；若变形，更换狭缝。

对于步进电机故障，用万用表检测电机的线圈电阻，若电阻值异常（过大或过小），说明电机损坏，需要更换同型号的步进电机。同时，检查电机的驱动电路，检测驱动芯片的输入和输出信号，若驱动芯片损坏，更换驱动芯片。更换部件后，需要对单色器进行初始化校准，确保光栅能准确转动到指定波长位置。

3.5 检测系统故障维修

3.5.1 检测器故障维修

拆卸检测器组件，观察检测器是否有物理损坏。用万用表检测检测器的供电电压，确认供电是否正常。对于光电倍增管，检测其高压供电电路，若高压电压异常，检查高压模块是否损坏，更换损坏的高压模块。若检测器本身损坏，如光电倍增管的灵敏度严重下降或CCD芯片损坏，需要更换同型号的检测器。

更换检测器后，需要进行检测器的校准工作，包括暗电流校准、基线校准等，以确保检测器的性能符合要求。校准步骤可参考仪器的维修手册，通常需要使用标准样品进行测试和调整。

3.5.2 信号处理电路故障维修

找到信号处理电路所在的电路板，观察电路板上的元件是否有损坏迹象。用示波器检测电路中的信号波形，从检测器输出端开始，依次检测放大器、滤波器、AD芯片的输入和输出信号，找出信号异常的环节。

若放大器输出信号异常，检测放大器的供电电压和反馈电阻、电容，更换损坏的元件；若滤波器输出信号异常，检查滤波电容和电感，更换损坏的部件；若AD芯片输出信号异常，检测AD芯片的供电电压、时钟信号和数据信号，若芯片损坏，更换同型号的AD芯片。维修完成后，用示波器再次检测信号波形，确保信号正常传输和处理。

3.6 机械结构及其他故障维修

3.6.1 样品室门联锁故障维修

检查样品室门联锁装置的微动开关，观察开关的位置是否偏移，触点是否氧化或损坏。用万用表检测微动开关的通断情况，当样品室门关闭时，开关应闭合（电阻为0）；当门打开时，开关应断开（电阻为无穷大）。若开关位置偏移，调整开关的安装位置，使其能被门正常触发；若触点氧化，用酒精棉签擦拭干净；若开关损坏，更换同型号的微动开关。

3.6.2 散热系统故障维修

检查仪器内部的散热风扇，若风扇不转，首先检查风扇的供电电压，若供电正常而风扇不转，说明风扇电机损坏，更换同型号的散热风扇。若风扇转动缓慢或有异响，可能是风扇内部积尘过多或轴承磨损，可拆开风扇清理积尘，或更换风扇轴承；若无法修复，更换风扇。

检查散热片，若散热片上积尘过多，用压缩空气吹净灰尘，或用毛刷配合酒精清理。确保散热片与发热部件紧密接触，若散热硅脂干涸，涂抹新的散热硅脂，提高散热效果。

3.6.3 内部线路故障维修

仔细检查仪器内部的线缆，看是否有老化、断线、接头松动等情况。对于老化的线缆，更换同规格的线缆；对于断线的线缆，若断线位置在接头附近，可重新焊接接头；若断线位置在中间，更换线缆。对于接头松动的情况，重新插拔接头，确保接触良好；若接头氧化，用酒精棉签擦拭干净。此外，检查线缆的固定情况，确保线缆不会因振动而松动或磨损。

第四章 维修后的测试与注意事项

4.1 维修后的测试

维修完成后，需要对仪器进行全面的测试，确保故障已排除，仪器能正常启动和运行：

• 启动测试：连接电源线，打开电源开关，观察仪器是否能正常启动，启动过程中是否有报错信息。若仪器能顺利启动进入操作系统或待机界面，说明启动故障已排除。
• 功能测试：启动仪器后，进行各项功能测试，如光源点亮测试、波长扫描测试、样品检测测试等。检查光源是否能正常点亮，波长扫描是否准确，样品检测结果是否符合标准。
• 稳定性测试：让仪器连续运行一段时间（如2-4小时），观察仪器的运行状态，检测各部件的温度、电压、信号等是否稳定，确保仪器不会出现间歇性故障。

4.2 维修注意事项

• 安全第一：维修过程中必须严格遵守安全操作规程，严禁在带电情况下拆卸仪器内部部件，避免触电和损坏仪器。
• 记录详细：在维修前，记录仪器的故障现象、故障代码（若有）；维修过程中，记录拆卸的部件顺序、更换的元件型号和数量；维修后，记录测试结果。详细的记录有助于后续的故障分析和维修工作。
• 使用原装部件：更换故障部件时，尽量使用日立原厂的原装部件，以保证仪器的兼容性和稳定性。若使用替代部件，需确保部件的规格和性能与原装部件一致。
• 避免二次损坏：拆卸和安装部件时，动作要轻柔，避免用力过猛导致部件损坏或变形。使用焊接工具时，注意控制焊接温度和时间，避免损坏周围的电子元件。

第五章 结论与建议

日立HITACHI光谱仪无法启动的硬件故障原因复杂多样，涉及电源系统、控制系统、光学系统、检测系统及机械结构等多个方面。在维修过程中，技术人员应遵循“由简到繁、由外到内”的排查原则，先检查容易排查的故障点（如电源线、电源适配器、样品室门联锁等），再逐步深入到内部复杂部件（如主板、CPU、检测器等）。通过详细的故障分析和专业的维修方法，可以有效排除硬件故障，恢复仪器的正常运行。

为减少仪器无法启动等硬件故障的发生，建议用户加强仪器的日常维护保养工作，定期清洁仪器内部和外部、检查电源和线缆、更换老化部件、保持仪器运行环境的整洁和稳定。同时，建立仪器的维护档案，记录仪器的使用情况、维护时间和故障处理情况，为仪器的长期稳定运行提供保障。
