岛津真空泵卡死故障原因分析与维修方法详解：岛津真空泵作为实验室及工业生产中不可或缺的真空获得设备，广泛应用于质谱分析、色谱检测、半导体制造等领域。其运行稳定性直接影响实验数据准确性与生产流程连续性，而卡死故障是岛津真空泵较为常见且危害较大的故障类型，若处理不及时或方法不当，可能导致泵体严重损坏，造成不必要的经济损失。

第一章 岛津真空泵卡死故障常见原因分析

岛津真空泵卡死故障的产生并非单一因素导致，而是多种内在或外在因素共同作用的结果。根据故障溯源及维修实践，可将其主要原因归纳为机械部件磨损、润滑系统失效、异物侵入、装配不当及运行环境异常五大类，各类原因下又包含具体的故障诱因。

1.1 机械部件磨损与老化

机械部件的正常磨损是设备运行的必然过程，但过度磨损或老化会导致部件配合间隙异常，进而引发卡死故障。

• 转子与泵腔磨损：岛津真空泵的转子在高速旋转过程中与泵腔内壁长期摩擦，若泵腔内进入硬质颗粒或长期处于超负荷运行状态，会加速转子与泵腔的磨损。当磨损量超过允许范围时，转子与泵腔之间的间隙变小，甚至出现局部贴合，旋转阻力急剧增大，最终导致转子卡死。例如，在半导体行业使用的岛津真空泵，若工艺气体中含有硅粉等硬质杂质，极易造成转子表面划痕与泵腔磨损，引发卡死。
• 轴承损坏：轴承是支撑转子旋转的关键部件，承受着径向和轴向载荷。长期运行后，轴承滚珠、滚道会出现疲劳磨损，润滑脂干涸或受污染会加剧磨损速度。当轴承损坏到一定程度时，转子的旋转精度下降，出现偏心摆动，导致转子与其他部件发生碰撞、卡滞。常见的轴承损坏表现为滚珠剥落、滚道麻点、保持架断裂等，这些都会直接影响泵的正常运转。
• 齿轮啮合不良：对于齿轮传动式岛津真空泵，齿轮的啮合精度直接影响动力传递的平稳性。若齿轮在安装时中心距偏差过大、齿面磨损严重或齿轮箱内进入杂质，会导致齿轮啮合间隙异常，出现卡齿、断齿等问题，进而使转子无法正常旋转，引发卡死故障。

1.2 润滑系统失效

润滑系统在岛津真空泵中起着减少部件摩擦、降低磨损、冷却降温的作用，润滑系统失效是导致卡死故障的重要原因之一。

• 润滑油量不足或型号不符：操作人员若未按规定定期检查润滑油液位，或在加油时加入错误型号的润滑油，会导致润滑效果下降。油量不足时，部件表面无法形成完整的油膜，摩擦阻力增大；型号不符的润滑油其粘度、闪点等性能指标不符合泵的要求，同样会影响润滑效果，加速部件磨损，最终引发卡死。例如，将普通机械油代替真空泵专用油使用，由于专用油具有更好的抗乳化性和密封性，普通机械油在真空泵运行过程中易乳化变质，失去润滑作用。
• 润滑油污染与变质：在真空泵运行过程中，空气中的灰尘、工艺过程中产生的杂质以及泵内部件磨损产生的金属碎屑等会混入润滑油中，导致润滑油污染。同时，润滑油在长期高温、高压环境下会发生氧化变质，出现粘度增大、酸值升高、产生油泥等现象。污染或变质的润滑油不仅失去润滑作用，还会堵塞油道，加剧部件磨损，导致卡死故障。据统计，约30%的岛津真空泵卡死故障与润滑油污染变质直接相关。
• 润滑油路堵塞：润滑油路包括油池、油泵、油过滤器、油管等部件，若油过滤器长期未更换，过滤芯堵塞；或油管因杂质沉积、油泥附着而变窄甚至堵塞，会导致润滑油无法正常输送到需要润滑的部件表面，造成局部部件干摩擦，迅速升温磨损，引发卡死。

1.3 异物侵入与杂质沉积

岛津真空泵在运行过程中，若进气口防护不当或工作环境恶劣，极易导致异物侵入泵体内部，或杂质在泵内沉积，影响部件正常运转。

• 固体杂质侵入：进气口未安装有效的过滤装置，或过滤装置损坏，会导致空气中的灰尘、颗粒、纤维等固体杂质被吸入泵内。这些杂质会进入转子与泵腔的配合间隙、轴承内部、齿轮啮合处等关键部位，造成部件磨损、卡滞。例如，在制药行业使用的真空泵，若物料粉尘防护不当，粉尘进入泵内后会在转子表面沉积，逐渐增大旋转阻力，最终导致卡死。
• 液体进入泵体：当被抽系统中存在冷凝水、工艺液体或清洗过程中残留的液体时，这些液体会被吸入真空泵内。液体进入泵体后，一方面会稀释润滑油，降低润滑效果；另一方面，在泵内高温作用下，液体可能汽化后又冷凝，与润滑油混合形成乳化液，还可能导致部件锈蚀。若液体量较大，甚至会造成转子“液击”现象，直接导致转子卡死。
• 化学物质腐蚀与结垢：在处理腐蚀性气体的应用场景中，若真空泵未采取有效的防腐措施，腐蚀性气体会对泵内金属部件产生腐蚀作用，导致部件表面出现锈蚀、剥落。同时，某些工艺气体在泵内特定条件下可能发生化学反应，生成固体沉淀物，这些沉淀物附着在转子、泵腔等部件表面，会减小配合间隙，阻碍转子旋转，引发卡死故障。

1.4 装配不当与维护失误

真空泵的安装、拆卸及日常维护过程中的操作失误，也可能导致卡死故障的发生。

• 转子装配偏心：在维修过程中，若转子安装时未严格按照装配图纸进行定位，或轴承座安装精度不足，会导致转子出现偏心。偏心的转子在旋转时会与泵腔内壁、端盖等部件发生摩擦、碰撞，随着运行时间的增加，摩擦加剧，最终导致卡死。
• 密封件安装错误：密封件不仅起到密封作用，还能保证部件之间的正常配合。若密封件安装方向错误、型号不符或损坏后未及时更换，会导致润滑油泄漏或外部杂质侵入，同时可能造成部件之间的配合间隙异常，引发卡死。例如，骨架油封安装反向，会导致润滑油从油封处泄漏，轴承因缺油而损坏，进而引发转子卡死。
• 维护保养不及时：未按照岛津真空泵的维护手册进行定期保养，如长期不更换润滑油、不清洗油过滤器、不检查轴承磨损情况等，会导致泵内部件磨损加剧、润滑系统失效，各种潜在故障隐患逐渐积累，最终以卡死故障的形式表现出来。

1.5 运行环境与工况异常

真空泵的运行环境和工况条件超出其设计范围，也会增加卡死故障的发生概率。

• 环境温度过高：若真空泵安装在通风不良、温度较高的环境中，或周围有高温设备散热影响，会导致泵体温度升高。过高的温度会加速润滑油的氧化变质，降低其润滑性能，同时使部件热膨胀量增大，配合间隙减小，容易引发卡死。
• 超负荷运行：长期超过真空泵的额定抽速或极限真空度运行，会使泵处于超负荷工作状态。此时，转子承受的载荷增大，电机电流升高，泵内温度急剧上升，部件磨损速度加快，极易导致卡死故障。例如，将抽速为100L/s的真空泵用于需要200L/s抽速的系统中，泵会长时间满负荷运行，缩短使用寿命，增加卡死风险。
• 频繁启停：频繁的启停操作会使真空泵内的润滑油在短时间内无法充分建立油膜，部件之间处于半干摩擦状态，加剧磨损。同时，启停过程中电流冲击较大，也可能对电机和传动部件造成损害，间接增加卡死故障的发生几率。

第二章 岛津真空泵卡死故障维修方法

当岛津真空泵出现卡死故障时，应立即停机，避免故障进一步扩大。维修过程需遵循“先诊断后维修、先检查后拆解、先清洁后装配”的原则，严格按照操作规程进行，确保维修质量。以下是详细的维修步骤与方法。

2.1 故障诊断与前期准备

在进行维修前，需通过初步诊断确定卡死故障的大致范围，并做好充分的前期准备工作。

1. 停机与安全检查：发现真空泵卡死时，应立即切断电源，防止电机因过载烧毁。同时，检查泵体是否有异常发热、泄漏等现象，待泵体冷却至常温后再进行后续操作。对于连接有工艺管道的真空泵，需关闭进气阀门和排气阀门，必要时对系统进行泄压，确保维修过程安全。
2. 故障现象记录：记录卡死发生时的具体情况，如是否伴随异常噪音、振动、电机电流异常等现象；卡死发生前真空泵的运行时间、工况条件、最近一次维护保养的时间及内容等信息，这些信息有助于后续故障原因的排查。
3. 工具与备件准备：准备好维修所需的工具，如扳手、螺丝刀、拉力器、千分尺、塞尺、清洗工具等；根据初步判断，准备可能需要更换的备件，如轴承、转子、泵腔、润滑油、密封件、油过滤器等。确保工具规格合适、备件型号与真空泵匹配。

2.2 泵体拆解与部件检查

泵体拆解需按照一定的顺序进行，避免强行拆卸造成部件损坏。拆解后对各部件进行细致检查，确定故障的具体位置和原因。

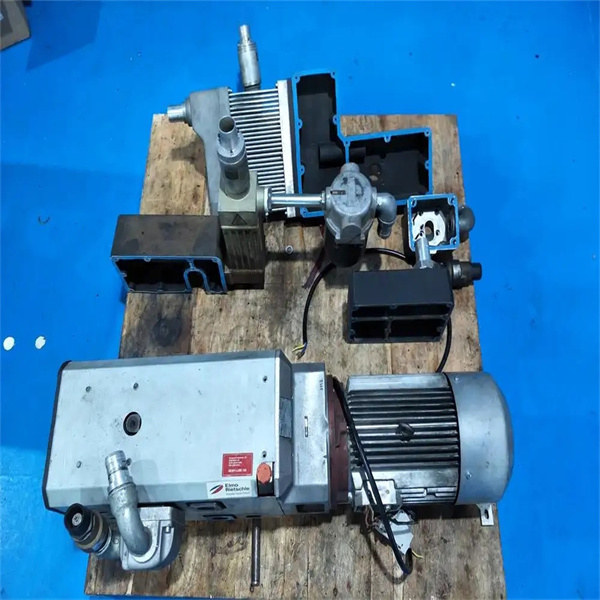

1. 外部部件拆卸：首先拆卸真空泵的电机、风扇、防护罩等外部部件，断开电机与泵体之间的连接螺栓。对于带有齿轮箱的真空泵，需先拆卸齿轮箱端盖，检查齿轮啮合情况和润滑油状态。
2. 泵盖与端盖拆卸：拆卸泵体的前后端盖螺栓，取下端盖。在拆卸过程中，注意观察端盖与泵体之间的密封情况，以及端盖内侧是否有磨损、划痕等痕迹。取下端盖后，即可看到转子组件。
3. 转子组件取出：小心取出转子组件，注意避免转子与泵腔发生碰撞。取出后，检查转子表面是否有磨损、划痕、锈蚀、结垢等现象；测量转子与泵腔之间的配合间隙，与设备手册中的标准间隙进行对比，判断是否因间隙过小导致卡死。
4. 轴承与轴的检查：拆卸轴承座上的螺栓，取出轴承。检查轴承的磨损情况，转动轴承是否灵活，有无卡滞、异响；检查轴承内圈与轴的配合是否紧密，轴颈表面是否有磨损、划伤等缺陷。同时，检查轴的直线度和圆度，确保轴的精度符合要求。
5. 其他部件检查：检查油过滤器是否堵塞，油道是否通畅；检查密封件是否损坏、老化；检查齿轮的齿面磨损情况、啮合间隙是否正常等。对于发现的异常部件，做好标记以便后续处理。

2.3 部件修复与更换

根据部件检查结果，对可修复的部件进行修复处理，对损坏严重无法修复的部件进行更换。

• 磨损部件修复：对于磨损较轻的转子和泵腔，可采用研磨、抛光等方法进行修复，恢复其表面精度和配合间隙。例如，转子表面的轻微划痕可通过手工研磨去除；对于轴承座孔的轻微磨损，可采用镶套法进行修复。修复后需重新测量配合间隙，确保符合标准要求。
• 损坏部件更换：对于磨损严重、无法修复的部件，如轴承损坏、转子断裂、泵腔严重磨损等，应及时更换新的备件。更换时需注意备件的型号、规格与原部件一致，安装前需对新部件进行清洗和检查，确保其质量合格。例如，更换轴承时，需选择与轴颈和轴承座孔配合精度相符的轴承，安装时采用热装或冷装的方法，确保安装牢固。
• 清洁与除垢：对于因异物侵入或结垢导致卡死的真空泵，需对所有拆解下来的部件进行彻底清洁。采用合适的清洗剂，如煤油、专用清洗剂等，清洗部件表面的油污、杂质和结垢。对于顽固结垢，可采用机械清理或化学清洗的方法，但需注意避免损坏部件表面。清洗后的部件需用压缩空气吹干，确保无残留清洗剂。

2.4 泵体重新装配

泵体装配是维修过程中的关键环节，装配质量直接影响真空泵的运行性能和使用寿命，需严格按照装配图纸和操作规程进行。

1. 部件预处理：装配前，对所有清洁后的部件进行检查，确保无损坏、无杂质。在需要润滑的部件表面涂抹适量的真空泵专用润滑油，如轴承、转子轴颈等部位，以保证装配后初始运转的润滑效果。
2. 转子组件安装：将转子组件小心放入泵腔内，确保转子与泵腔之间的配合间隙均匀。安装轴承时，注意轴承的安装方向，确保轴承内圈与轴颈紧密配合，轴承外圈与轴承座孔配合良好。安装后，用手转动转子，检查转子旋转是否灵活，有无卡滞、异响等现象。
3. 端盖与泵盖安装：在端盖密封面涂抹适量的密封胶，然后将端盖安装到泵体上，均匀拧紧端盖螺栓，避免螺栓受力不均导致端盖变形。安装过程中，注意调整端盖的位置，确保转子与端盖之间的轴向间隙符合标准要求。
4. 齿轮箱与电机安装：对于带有齿轮箱的真空泵，安装齿轮时需保证齿轮的啮合间隙符合要求，然后加入适量的齿轮油。安装电机时，确保电机轴与泵轴的同轴度误差在允许范围内，避免因同轴度偏差导致运行振动、噪音增大，甚至再次发生卡死故障。
5. 外部部件安装：安装风扇、防护罩等外部部件，连接好电机电源线和控制线。检查所有连接螺栓是否拧紧，密封件是否安装到位，确保无松动、泄漏等问题。

2.5 试运转与性能测试

泵体装配完成后，需进行试运转和性能测试，验证维修后的真空泵是否恢复正常运行。

1. 空载试运转：首先进行空载试运转，接通电源，让真空泵在无负载状态下运行10-30分钟。观察真空泵的运转情况，如旋转方向是否正确、有无异常噪音、振动、发热等现象；检查电机电流是否在额定范围内。若发现异常，应立即停机检查，排除故障后再进行试运转。
2. 负载试运转：空载试运转正常后，进行负载试运转。连接进气管道，打开进气阀门，让真空泵在实际工况条件下运行。测试真空泵的抽速、极限真空度等性能指标，与设备手册中的标准值进行对比，确保其性能符合要求。同时，检查泵体的密封情况，有无润滑油泄漏现象。
3. 长时间运行观察：负载试运转正常后，让真空泵连续运行一段时间（如24小时），期间定期检查泵体温度、润滑油液位、电机电流等参数，确保真空泵运行稳定可靠。

第三章 结语

岛津真空泵卡死故障的原因复杂多样，涉及机械、润滑、异物、装配、工况等多个方面。在实际维修过程中，技术人员需通过细致的故障诊断，准确找出故障原因，采取科学合理的维修方法进行处理。同时，加强日常维护保养和运行管理，采取有效的预防措施，是减少卡死故障发生、保证真空泵长期稳定运行的关键。通过本文对岛津真空泵卡死故障原因与维修方法的详细阐述，希望能为相关技术人员提供实用的参考，提高故障处理效率和质量，降低设备运行成本。
