艾默生流量计指示针不动故障维修方法分享：艾默生流量计作为工业生产中流量测量的关键设备，广泛应用于石油、化工、电力、水处理等多个领域，其测量精度和运行稳定性直接影响生产工艺的把控、能耗核算以及安全生产。在实际运行过程中，指示针不动是较为常见的故障现象，该故障不仅会导致流量数据无法正常反馈，还可能引发生产参数失衡、物料浪费甚至安全隐患。

一、艾默生流量计指示针不动硬件故障原因分析

艾默生流量计类型多样，包括差压式、电磁式、涡街式、质量流量计等，不同类型流量计的结构存在差异，但指示针不动的硬件故障原因具有共性，主要集中在机械传动机构卡滞、传感器故障、电源供电异常、连接线路故障、表头部件损坏等方面，具体分析如下：

（一）机械传动机构卡滞

对于带有机械指示功能的艾默生流量计（如差压式孔板流量计、转子流量计），指示针的转动依赖内部机械传动机构（如齿轮组、连杆、传动轴等）的联动。该机构卡滞是导致指示针不动的最常见原因之一，具体诱因包括：

1. 介质杂质沉积与结垢：工业介质中常含有粉尘、颗粒、粘稠物等杂质，长期运行过程中，这些杂质会沉积在传动机构的间隙中，或因介质温度变化、化学反应形成结垢，导致齿轮啮合受阻、连杆活动受限，进而使指示针无法跟随流量变化转动。例如，在污水处理行业使用的流量计，污水中的悬浮物易附着在传动轴上，造成卡滞；在化工行业，腐蚀性介质可能导致传动部件表面氧化、结垢，影响传动灵活性。

2. 润滑失效：机械传动机构需定期润滑以保证运行顺畅，若长期未进行润滑维护，或润滑脂因高温、老化、污染而失效，会导致部件间摩擦力增大，出现卡滞现象。尤其是在高温工况下，润滑脂易融化流失，加剧部件磨损，最终导致指示针卡死。

3. 机械部件磨损与变形：长期高频次的运行会导致传动机构中的齿轮、轴承、连杆等部件出现磨损（如齿轮齿面磨损、轴承滚珠损坏），严重时会出现部件变形、断裂，导致传动中断，指示针固定不动。此外，设备安装过程中若存在偏差，或受到外力撞击，也可能导致传动机构错位、变形，引发卡滞。

（二）传感器故障

传感器是艾默生流量计采集流量信号的核心部件，若传感器出现故障，无法将流量变化转化为可检测的电信号或机械信号，会导致指示针失去信号来源而不动。不同类型流量计的传感器故障表现有所差异：

1. 差压式流量计传感器故障：差压式流量计通过检测节流装置前后的压力差来计算流量，其传感器主要包括压力变送器、导压管等。若导压管堵塞，会导致压力信号无法传递至变送器，变送器无输出信号，指示针不动；若压力变送器内部元件损坏（如电容式传感器膜片破损、压电元件失效），无法将压力信号转化为电信号，也会导致指示针无响应。此外，导压管泄漏会导致压力信号失真或丢失，同样引发故障。

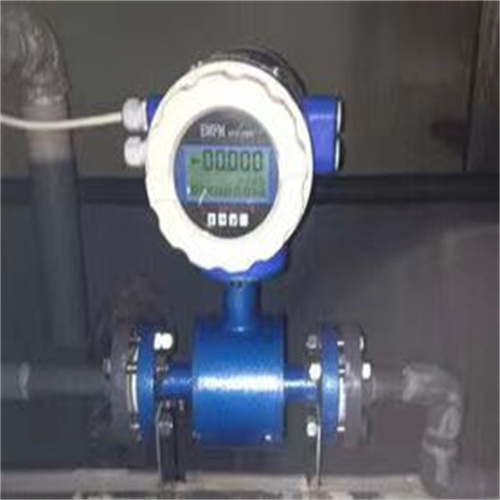

2. 电磁流量计传感器故障：电磁流量计依靠电磁感应原理测量流量，传感器由测量管、电极、励磁线圈等组成。若电极被介质中的污垢覆盖（如水垢、油污），会导致电极与介质接触不良，无法检测到感应电动势，进而无信号输出；若励磁线圈损坏、短路或断路，无法产生稳定的磁场，传感器无法正常工作；若测量管内存在气泡或空管，会破坏电磁感应环境，导致信号中断，指示针不动。

3. 涡街流量计传感器故障：涡街流量计通过检测漩涡的频率来计算流量，传感器多为压电传感器。若传感器探头被杂质堵塞或磨损，无法检测到漩涡产生的压力波动；若压电元件老化、损坏，无法将压力波动转化为电信号；若传感器与表头的连接线路故障，信号无法传输，都会导致指示针不动。

（三）电源供电异常

艾默生流量计的表头指示部件（如指针驱动电机、电子显示模块）需要稳定的电源供电，若电源系统出现故障，会导致指示针无法正常工作。具体原因包括：

1. 供电电压异常：流量计的额定供电电压通常为24V DC或220V AC，若供电电源电压低于额定值，会导致指针驱动电机动力不足，无法带动指示针转动；若电压过高，会烧毁电源模块或驱动电机，导致指示针彻底不动。此外，供电电源的电压波动过大（如存在浪涌、谐波干扰），也会影响电源模块的正常工作，导致指示针运行异常。

2. 电源模块损坏：艾默生流量计内部通常设有专用电源模块，用于将输入电压转换为表头所需的稳定电压。若电源模块因长期运行、过热、过流或元件老化而损坏，会导致表头供电中断，指示针不动。例如，电源模块中的整流桥、电容、稳压管等元件损坏，会导致电压转换失败。

3. 供电线路故障：供电线路的断路、短路或接触不良，会导致电源无法正常输送至流量计表头。例如，线路接头松动、氧化，电缆绝缘层破损导致短路，保险丝熔断等，都会造成供电中断，引发指示针不动故障。

（四）连接线路故障

艾默生流量计的传感器与表头之间、表头内部各部件之间均通过线路连接，用于信号传输和电源供应，若连接线路出现故障，会导致信号传输中断或供电异常，进而使指示针不动。具体原因包括：

1. 线路断路：线路因老化、磨损、拉扯、腐蚀等原因导致导体断裂，会造成信号或电源传输中断。例如，传感器与表头之间的信号电缆因长期弯曲、摩擦导致内部导线断裂；接线端子因腐蚀、松动导致接触不良，形成虚断。

2. 线路短路：线路绝缘层破损，导致正负极导线接触，会造成短路故障。短路不仅会导致信号丢失，还可能烧毁相关电子元件（如表头驱动电路、传感器），加剧故障程度。例如，在潮湿环境中，接线盒进水会导致线路短路；电缆被尖锐物体划伤，也会引发短路。

3. 线路接触不良：接线端子松动、氧化、生锈，或连接器插拔不到位，会导致线路接触电阻增大，信号传输不稳定或中断。例如，长期振动的工业现场，接线端子易松动；在腐蚀性环境中，端子表面易形成氧化层，影响接触效果。

（五）表头部件损坏

表头是艾默生流量计的指示核心部件，内部包含指针驱动电机、齿轮传动机构、指针轴等，若表头部件直接损坏，会导致指示针不动。具体原因包括：

1. 指针驱动电机损坏：对于电子驱动式指示针，驱动电机是带动指针转动的关键部件。若电机因过热、过流、轴承磨损、线圈烧毁等原因损坏，无法产生驱动力，指示针会固定不动。例如，电源电压异常过高时，会直接烧毁电机线圈；电机长期超负荷运行，会导致轴承磨损卡死，无法转动。

2. 指针轴卡死或断裂：指针轴是连接指针与内部传动机构的核心部件，若指针轴因碰撞、磨损、腐蚀等原因出现弯曲、断裂，或轴与轴承之间卡滞，会导致指针无法跟随传动机构转动。例如，设备运输或安装过程中受到外力撞击，可能导致指针轴弯曲；长期未维护，轴与轴承之间沉积杂质，会造成卡滞。

3. 表头内部电路故障：表头内部的驱动电路、信号处理电路等电子元件损坏，会导致无法接收或处理传感器传输的信号，进而无法驱动指示针转动。例如，驱动电路中的三极管、二极管、电阻等元件老化或烧毁，会导致电路断路，电机无法供电。

二、艾默生流量计指示针不动硬件故障维修方法

针对上述硬件故障原因，维修人员需遵循“先排查简单故障，后处理复杂故障；先外部检查，后内部拆解”的原则，结合设备类型和工况特点，逐步开展维修工作。具体维修方法如下：

（一）机械传动机构卡滞的维修

1. 清洁除垢：首先关闭流量计前后阀门，切断电源，拆卸表头或传动机构外壳。对于沉积的杂质和结垢，可根据介质特性选择合适的清洁方式：若为一般性粉尘、颗粒杂质，可用压缩空气吹扫，或用毛刷、抹布擦拭干净；若为粘稠物或硬质结垢，可使用酒精、丙酮等有机溶剂浸泡后清洗（注意避免溶剂腐蚀部件）；对于腐蚀性结垢，可选用专用除垢剂，清洗完成后用清水冲洗干净并晾干。

2. 润滑维护：清洁完成后，对传动机构的齿轮、轴承、连杆等运动部件进行润滑。选用与设备工况匹配的润滑脂（如高温工况选用高温抗磨润滑脂，低温工况选用低温流动性好的润滑脂），用量以覆盖部件表面并填充间隙为宜，避免过量润滑导致杂质堆积。润滑后手动拨动指示针，检查是否转动顺畅。

3. 部件更换与校正：若检查发现齿轮磨损严重、轴承损坏、连杆变形或断裂，需更换对应的标准配件。更换时注意部件的安装位置和配合间隙，避免安装偏差。更换完成后，手动转动传动机构，确保无卡滞现象；同时进行流量标定，确保指示针与实际流量匹配。若因安装偏差导致卡滞，需重新调整流量计的安装位置，校正水平度或垂直度。

（二）传感器故障的维修

1. 差压式流量计传感器维修：① 导压管堵塞：关闭导压管根部阀门，拆卸导压管接头，用压缩空气吹扫导压管内部，或用钢丝通管器疏通；若堵塞严重，可将导压管整体拆卸，用清水或有机溶剂冲洗后晾干重装。② 导压管泄漏：检查导压管接头、焊缝、阀门等部位，若发现泄漏，更换密封垫、拧紧接头，或对焊缝进行补焊；若导压管破损严重，需更换新的导压管。③ 压力变送器故障：用万用表检测变送器的输出信号（如4-20mA电流信号），若无信号输出或信号异常，拆卸变送器，检查内部膜片、压电元件等部件，若部件损坏，更换对应的元件或整体更换变送器；同时检查变送器的零点和量程，进行重新标定。

2. 电磁流量计传感器维修：① 电极结垢：关闭阀门，拆卸传感器测量管，用软布或毛刷蘸取专用清洁剂（如稀盐酸、柠檬酸，避免划伤电极）清洗电极表面，去除结垢；若电极磨损严重，需更换电极。② 励磁线圈故障：用万用表检测励磁线圈的电阻值，若电阻值为无穷大（断路）或远小于额定值（短路），需更换励磁线圈。③ 测量管空管或气泡：检查工艺管路是否存在空管现象，若因介质不足导致空管，需调整工艺参数；若存在气泡，在流量计上游安装排气阀，定期排气。

3. 涡街流量计传感器维修：① 探头堵塞或磨损：拆卸传感器探头，用毛刷清理探头表面的杂质，若探头磨损严重，更换新探头。② 压电元件故障：用示波器检测压电元件的输出信号，若无信号输出，更换压电元件；同时检查探头与表头的连接线路，确保信号传输正常。

（三）电源供电异常的维修

1. 供电电压检测与调整：用万用表测量供电电源的电压值，若电压低于或高于额定值，检查供电电源（如电源适配器、配电箱）是否正常。若为电源适配器故障，更换匹配的电源适配器；若为电网电压波动，可安装稳压器或浪涌保护器，确保供电稳定。

2. 电源模块维修与更换：拆卸流量计表头，检查内部电源模块的外观，若发现电容鼓包、元件烧毁、线路发黑等现象，说明电源模块损坏。对于可维修的电源模块，更换损坏的元件（如整流桥、稳压管、电容）；对于不可维修的集成电源模块，直接更换新的电源模块。更换后检测输出电压，确保其符合表头工作要求。

3. 供电线路维修：检查供电线路的电缆、接头、保险丝等部位，若发现电缆破损，更换新的电缆；若接头松动或氧化，清理氧化层后重新拧紧，或更换接线端子；若保险丝熔断，更换规格匹配的保险丝，并检查电路是否存在短路等导致保险丝熔断的潜在故障，排除后再通电运行。

（四）连接线路故障的维修

1. 线路断路维修：用万用表逐段检测传感器与表头之间、表头内部的线路，判断断路位置。若为电缆内部导线断裂，更换新的电缆；若为接线端子虚断，清理端子表面的氧化层，重新拧紧接线，或更换端子；若为线路接头松动，重新插拔接头并固定牢固。

2. 线路短路维修：排查线路短路位置，若为电缆绝缘层破损导致短路，更换新的电缆；若为接线盒进水导致短路，清理接线盒内部的水分和杂质，晾干后重新接线，并做好防水密封处理；若为元件短路，更换损坏的元件，修复后检测线路绝缘电阻，确保符合安全要求。

3. 线路接触不良维修：对所有接线端子、连接器进行全面检查，清理端子表面的氧化层、灰尘等杂质，涂抹导电膏（避免氧化），重新拧紧接线；对于插拔式连接器，确保插拔到位，必要时更换连接器。维修后手动晃动线路，检测信号是否稳定，避免再次出现接触不良问题。

（五）表头部件损坏的维修

1. 指针驱动电机维修与更换：用万用表检测驱动电机的供电电压和绕组电阻，若电机无供电，检查电源线路和驱动电路；若绕组电阻异常（断路或短路），说明电机损坏，更换规格匹配的驱动电机。更换后手动拨动指示针，检查电机转动是否顺畅，同时进行流量标定，确保指示准确。

2. 指针轴维修与更换：若指针轴弯曲，可使用专用工具进行校正，校正后检查转动灵活性；若指针轴断裂或磨损严重，更换新的指针轴。更换时注意指针的安装位置，确保指针与刻度盘对齐，转动时无卡顿、无偏移。

3. 表头内部电路维修：拆卸表头外壳，检查内部驱动电路、信号处理电路的元件，用万用表检测元件的通断和阻值，找出损坏的元件（如三极管、二极管、电阻、电容等），更换对应的标准元件。更换后检查电路连接是否正确，通电测试指示针是否能正常响应信号。若电路损坏严重无法维修，直接更换表头总成。

三、结语

艾默生流量计指示针不动的硬件故障原因复杂多样，涉及机械、电子、传感器等多个方面。维修人员在实际工作中，需具备扎实的专业知识和丰富的实践经验，通过科学的排查方法精准定位故障点，采取针对性的维修措施。同时，加强日常维护保养，建立完善的设备维护档案，可有效减少此类故障的发生，保障流量计的稳定运行，为工业生产的顺利开展提供可靠保障。在维修过程中，需严格遵守安全操作规程，切断电源和工艺介质后再进行拆解维修，避免发生安全事故。
