ABB流量计读数不正确故障维修方法分享
ABB流量计读数不正确故障维修方法分享：ABB流量计作为工业自动化领域中高精度流量测量设备，广泛应用于石油、化工、水处理、电力等行业，其测量数据的准确性直接影响生产工艺控制、能耗核算及产品质量。在实际运行过程中，受安装环境、介质特性、使用年限及操作维护等因素影响，流量计常出现读数不正确问题，其中硬件故障是主要诱因之一。
一、ABB流量计读数不正确常见硬件故障原因分析
结合现场运维经验，ABB流量计读数异常的硬件故障可分为传感器故障、转换器故障、连接与接地故障、辅助部件故障四大类，不同故障类型对应具体诱因及表现特征。
（一）传感器故障（最核心、最常见诱因）
传感器作为流量信号采集核心部件，直接与被测介质接触，受介质腐蚀、磨损、结垢及安装偏差影响最大，是硬件故障的高发部位。

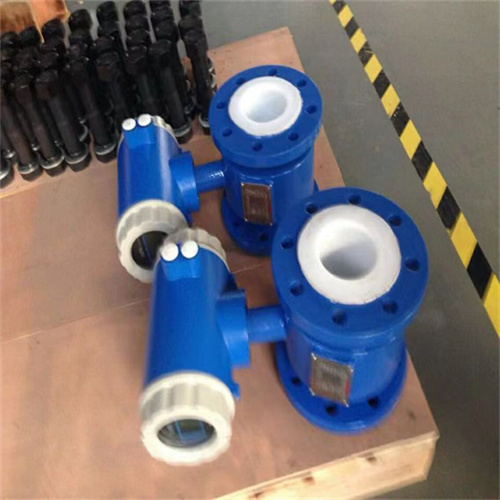

1. 电磁流量计传感器故障
（1）电极污染、腐蚀或损坏：被测介质中的杂质、悬浮物、沉淀物易附着在电极表面，形成绝缘层或导电层，导致电极感应信号衰减、失真，表现为读数偏低、波动大或无读数。若介质具有强腐蚀性（如酸碱溶液），长期运行会导致电极氧化、腐蚀、穿孔，直接丧失信号采集能力；电极与传感器本体连接松动，会出现接触不良，信号时断时续，读数忽高忽低。
（2）励磁线圈故障：励磁线圈是产生恒定磁场的关键部件，若线圈绝缘层老化、破损，会出现短路、断路或匝间短路，导致磁场强度不足、磁场不稳定。磁场异常会使电极感应信号幅值降低、相位偏移，表现为读数偏低、误差增大，严重时线圈烧毁，流量计无读数。此外，线圈与传感器壳体固定松动，受振动影响会改变磁场分布，也会导致读数偏差。
（3）测量管故障：测量管内壁结垢、磨损或变形，会改变介质流通截面，导致实际流量与感应信号不匹配，读数偏高或偏低。若测量管存在裂纹、渗漏，会使介质泄漏，同时破坏磁场稳定性，进一步加剧读数异常；测量管内残留气泡，会干扰磁场分布和电极信号采集，表现为读数波动过大。
（4）磁轭故障：磁轭用于汇聚磁场，若磁轭松动、变形或被介质腐蚀，会导致磁场分布不均，电极感应信号一致性差，出现读数偏差。
2. 科里奥利质量流量计传感器故障
（1）振动管故障：振动管受介质冲刷、腐蚀或外力冲击，会出现磨损、变形、裂纹，导致振动频率漂移，与流量的线性关系被破坏，表现为读数偏高、偏低或波动剧烈。若振动管内结垢、堵塞，会增加振动阻力，改变固有振动频率，同时影响介质流动状态，加剧读数误差；振动管与传感器壳体连接松动，受现场振动影响会出现额外振动干扰，导致信号失真。
（2）驱动线圈故障：驱动线圈负责驱动振动管产生稳定振动，若线圈短路、断路、绝缘老化或线圈与振动管连接松动，会导致振动强度不足、振动频率不稳定，甚至无法驱动振动管振动，表现为读数为零、波动大或误差超标。
（3）检测线圈故障：检测线圈用于捕捉振动管的振动信号，若线圈损坏、位置偏移或被介质污染，会导致信号采集灵敏度下降、信号失真，无法准确反馈振动管的振动状态，进而影响流量计算，出现读数异常。
（4）温度传感器故障：温度传感器用于补偿振动管因温度变化导致的固有频率偏移，若传感器损坏、漂移或安装松动，会导致温度补偿不准确，振动频率计算偏差，最终表现为流量读数误差。
（二）转换器故障
转换器作为信号处理核心，负责将传感器采集的原始信号转化为标准流量信号，其内部电子元件故障会直接导致读数异常，常见故障如下：
1. 电源模块故障：电源模块为转换器内部电路、传感器励磁线圈（电磁流量计）或驱动线圈（科里奥利流量计）提供稳定电源，若电源模块老化、短路、输出电压不稳定，会导致转换器无法正常工作，传感器信号采集、处理中断，表现为读数为零、波动大或显示乱码。此外，电源模块输入端接触不良、保险丝烧毁，也会导致供电中断，影响读数。
2. 信号处理单元故障：信号处理单元（含放大器、滤波器、运算芯片）负责对传感器采集的原始信号进行放大、滤波、运算，若运算芯片损坏、放大器漂移、滤波器故障，会导致信号处理失真，无法准确转换为流量值，表现为读数偏高、偏低、无规律波动。例如，放大器增益异常会使信号幅值过大或过小，运算芯片参数漂移会破坏流量计算算法，导致误差超标。
3. 显示面板故障：显示面板（液晶屏、数码管）若损坏、背光故障或面板与主板连接松动，会导致读数显示异常（如缺字、乱码、无显示），此时需区分是显示故障还是实际测量信号故障，可通过通讯接口读取流量数据辅助判断。
4. 通讯接口故障：通讯接口（HART、RS485、Profibus）若损坏、接触不良，会导致转换器无法与上位机通讯，同时可能干扰信号处理电路，间接影响读数准确性，表现为读数与上位机显示不一致、波动大。
5. 内部线路故障：转换器内部线路（电路板、接线端子）因老化、受潮、灰尘堆积，会出现短路、断路、接触不良，导致信号传输中断或失真，进而影响读数。
（三）连接与接地故障
连接线缆和接地装置是传感器与转换器之间信号、电源传输的关键，其故障易被忽视，但对读数准确性影响显著。
1. 连接线缆故障：传感器与转换器之间的信号线缆、电源线若存在破损、老化、短路、断路，会导致信号或电源传输中断、衰减，表现为读数为零、波动大或误差超标。例如，电磁流量计的电极信号线短路，会导致感应信号丢失；线缆屏蔽层损坏，会受到外界电磁干扰，信号失真，读数波动剧烈。此外，线缆接头松动、氧化，会导致接触不良，信号时断时续，读数忽高忽低。
2. 接地故障：ABB流量计对 grounding 要求极高，良好的接地可屏蔽外界电磁干扰、保障信号稳定。若接地电阻过大（超过规定值，通常要求≤4Ω）、接地极腐蚀、接地线路断裂，会导致屏蔽失效，外界电磁干扰（如变频器、电机）侵入信号回路，信号失真，读数波动大；若存在多点接地、接地电位差，会形成环流，干扰传感器信号采集，导致读数偏差。
（四）辅助部件故障
辅助部件故障虽不直接影响信号采集与处理，但会间接导致读数异常，常见如下：
1. 安装支架故障：传感器安装支架松动、变形，会导致传感器位置偏移、与管道不同心，改变介质流动状态（如产生漩涡、流速分布不均），进而影响信号采集，表现为读数偏低、波动大。尤其是科里奥利流量计，支架振动会干扰振动管的固有振动，加剧读数误差。
2. 过滤器故障：传感器前端安装的过滤器若堵塞、损坏，会导致介质流量不稳定、杂质进入传感器，一方面造成测量管结垢、电极污染，另一方面使介质流速波动，读数波动过大。
3. 阀门故障：传感器前后阀门若关不严、泄漏或调节失灵，会导致介质回流、流量不稳定，表现为读数波动大、与实际流量不符。
二、ABB流量计读数不正确硬件故障维修方法及实操要点
维修前需做好准备工作：一是确认故障现象（读数偏高/偏低/波动/无读数）、发生时间、工况变化（如介质特性、流量范围、环境变化），记录设备型号、使用年限、历史维修记录；二是准备专用工具（万用表、示波器、接地电阻测试仪、扭矩扳手、专用清洁剂、绝缘胶带、校准设备等）；三是做好安全防护（断电、断介质，确保作业环境安全，避免介质泄漏、触电风险）；四是严格遵循ABB设备操作手册，禁止擅自拆卸核心部件。
（一）传感器故障维修
1. 电磁流量计传感器维修
（1）电极故障维修：关闭介质阀门，拆卸传感器，检查电极表面状态。若存在结垢、污染，用专用清洁剂（根据介质特性选择，如酸性清洁剂用于水垢、酒精用于油污）轻轻擦拭电极表面，禁止用硬物刮擦，避免损坏电极；若电极氧化、腐蚀，测量电极与传感器本体的导通性（用万用表电阻档），若导通不良或电极穿孔，需更换同型号电极，更换后涂抹专用密封胶，确保密封严密，防止介质泄漏。安装时注意电极位置对齐，扭矩符合规定值。
（2）励磁线圈故障维修：用万用表测量线圈电阻值，与设备手册标准电阻值对比，若电阻为零（短路）、无穷大（断路）或偏差超过±5%，需更换励磁线圈。更换前检查线圈安装位置，清理磁轭表面杂质、腐蚀物，确保线圈与磁轭贴合紧密；安装后用绝缘胶带包裹线圈引线，做好防水、防腐蚀处理。若线圈绝缘层轻微破损，可采用专用绝缘漆修复，若破损严重，必须更换。
（3）测量管故障维修：检查测量管内壁结垢、磨损、裂纹情况，结垢时用专用工具清理，磨损严重或出现裂纹时，需更换测量管。更换后确保测量管与管道同心、密封严密，无渗漏；若管内存在气泡，排查介质是否含气、管道排气装置是否正常，打开排气阀排出气泡，必要时在传感器前端安装气液分离器。
（4）磁轭故障维修：检查磁轭是否松动、变形、腐蚀，松动时用扭矩扳手紧固；变形时轻轻校正（避免用力过猛导致断裂）；腐蚀严重时更换磁轭，安装后确保磁场分布均匀。
2. 科里奥利质量流量计传感器维修
（1）振动管故障维修：关闭介质阀门，拆卸传感器，检查振动管表面磨损、变形、裂纹及结垢情况。结垢时用专用清洁剂清理，避免损伤振动管；轻微变形时可校正，变形严重或出现裂纹时，需更换振动管（振动管为精密部件，更换后需重新校准）。安装时确保振动管与壳体连接牢固，无松动，避免外界振动干扰。
（2）驱动/检测线圈故障维修：用万用表测量线圈电阻值，对比标准值，判断是否短路、断路。若线圈损坏，更换同型号线圈，安装时调整线圈位置，确保与振动管贴合紧密，信号采集灵敏；若线圈连接松动，紧固接头，涂抹导电膏，防止接触不良。
（3）温度传感器故障维修：用万用表测量温度传感器电阻值，与标准温度-电阻曲线对比，判断是否漂移、损坏。若传感器损坏，更换同型号传感器，安装时确保与振动管紧密接触，固定牢固，避免位置偏移导致温度补偿不准确。
（二）转换器故障维修
1. 电源模块故障维修：断开电源，拆卸转换器外壳，检查电源模块外观（是否鼓包、烧蚀、漏液），用万用表测量电源模块输入、输出电压，与手册标准值对比。若电压不稳定、无输出或模块外观损坏，更换同型号电源模块；若保险丝烧毁，更换相同规格保险丝（禁止更换大容量保险丝），并排查烧毁原因（如短路、过载），排除后再通电。
2. 信号处理单元故障维修：用示波器测量传感器输入转换器的原始信号、放大器输出信号，判断信号是否失真、幅值是否正常。若放大器漂移，调整放大器增益电位器（需参考手册标准值）；若运算芯片、滤波器损坏，更换对应电子元件（需由专业维修人员操作，避免静电损坏其他部件）；若电路板灰尘堆积、受潮，用压缩空气清理灰尘，用无水酒精擦拭电路板，晾干后再通电。
3. 显示面板故障维修：若显示缺字、乱码，检查面板与主板连接排线是否松动、氧化，紧固排线或用酒精擦拭接头；若面板损坏、背光失效，更换同型号显示面板，更换后通电测试显示效果。
4. 通讯接口故障维修：检查通讯接口接头是否松动、氧化，紧固接头或更换接头；用万用表测量接口引脚导通性，判断是否断路，若接口芯片损坏，更换芯片；测试通讯功能，确保与上位机通讯正常，无数据丢失。
（三）连接与接地故障维修
1. 连接线缆故障维修：检查线缆外观（是否破损、老化、屏蔽层损坏），用万用表测量线缆导通性，判断是否短路、断路。若线缆破损轻微，用绝缘胶带修复，屏蔽层损坏时，更换屏蔽线缆；若线缆老化、断裂，更换同规格、同型号线缆（电磁流量计信号线缆需选用专用屏蔽线缆，避免干扰）。接头松动、氧化时，拆卸接头，用砂纸打磨氧化层，涂抹导电膏，紧固接头；安装线缆时，避免线缆拉扯、弯折，远离变频器、电机等干扰源。
2. 接地故障维修：用接地电阻测试仪测量接地电阻，若电阻超标，检查接地极是否腐蚀、接地线路是否断裂，更换腐蚀的接地极，修复断裂的接地线路；增加接地极数量（如采用联合接地），降低接地电阻至规定值。排查是否存在多点接地，确保单点接地，消除接地电位差；接地线路需采用粗截面铜导线，固定牢固，避免松动。
（四）辅助部件故障维修
1. 安装支架故障维修：检查支架是否松动、变形，用扭矩扳手紧固支架螺栓；变形时校正支架，确保传感器与管道同心、安装牢固，无振动；若支架损坏，更换同规格支架，安装后测试传感器稳定性，避免振动干扰。
2. 过滤器故障维修：拆卸过滤器，清理内部杂质、堵塞物，若过滤器滤芯损坏，更换滤芯；检查过滤器密封性，避免泄漏；定期更换滤芯，防止杂质进入传感器。
3. 阀门故障维修：检查阀门开关状态、密封性，若关不严、泄漏，修复阀门密封件或更换阀门；若调节失灵，校准阀门执行机构，确保阀门调节准确，介质流量稳定。
（五）维修后校准要点
硬件故障维修完成后，需对ABB流量计进行校准，确保读数准确性，校准步骤如下：
1. 零点校准：在无介质流动（关闭传感器前后阀门，确保管内无介质流动或静止）状态下，进入转换器校准菜单，执行零点校准，等待校准完成后保存参数。
2. 量程校准：采用标准校准设备（如标准流量计、体积管），在不同流量点（通常选取最小流量、额定流量、最大流量）进行校准，对比流量计读数与标准值，调整转换器量程参数，确保误差在允许范围内（ABB流量计通常要求误差≤±0.5%）。
3. 功能测试：校准完成后，通电运行，测试流量信号输出（4-20mA、HART）、显示功能、通讯功能，观察读数稳定性，确保无波动、无偏差，与实际工况相符。
三、结语
ABB流量计读数不正确的硬件故障具有多样性、复杂性，核心可归纳为传感器、转换器、连接接地及辅助部件四大类故障。现场运维中，需结合故障现象、设备结构及工况特点，遵循“先排查外部故障（连接、接地、辅助部件），后排查内部故障（传感器、转换器核心部件），先直观检查（外观、松动、结垢），后仪器检测（电阻、电压、信号）”的原则，精准定位故障点，规范执行维修及校准操作。同时，加强日常预防维护，规范安装、定期巡检、及时处理潜在问题，可有效减少硬件故障发生，保障流量计长期稳定运行，为工业生产提供精准的流量数据支撑。
