岛津硬度计传感器故障维修省心省力：硬度计作为材料力学性能检测的核心设备，广泛应用于冶金、机械、汽车、航空航天等多个领域，其测量精度直接决定了材料质量评估的准确性。岛津硬度计凭借稳定性强、测量范围广、操作便捷等优势，成为行业内的主流选择。传感器作为岛津硬度计的“核心感知部件”，承担着将硬度信号（压力、位移、冲击等）转换为电信号的关键任务，是保障测量精度的核心环节。

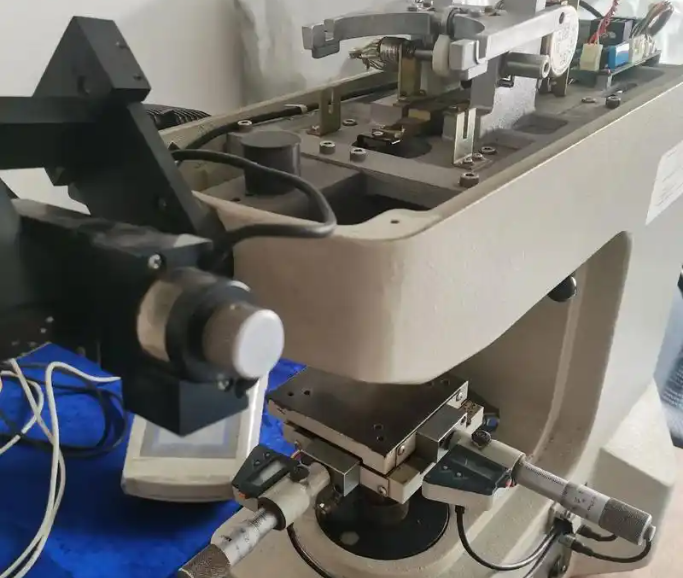

一、岛津硬度计传感器常见硬件故障及成因分析

结合实际检修经验，岛津硬度计传感器硬件故障主要分为六大类：测量数据偏差过大、传感器无信号输出、传感器响应迟缓、仪器报警提示传感器故障、传感器连接松动、传感器外壳损坏，各类故障的成因具有明显的差异性，具体分析如下：

（一）测量数据偏差过大（最常见故障）

此类故障表现为传感器能够正常输出信号，但测量数据与标准硬度块的标准值偏差超过允许范围（通常洛氏硬度偏差≥1.5HRC，布氏硬度偏差≥3HB），且多次测量后偏差无明显变化，甚至偏差逐渐增大。其核心成因主要包括以下5点：

1. 敏感元件损坏或老化：敏感元件是传感器感知物理信号的核心，岛津硬度计传感器常用的敏感元件为应变片、压电晶体、线圈等。长期使用过程中，应变片受反复形变、环境湿度影响，可能出现粘贴脱落、老化失效、电阻值漂移等问题，导致无法精准感知压力、位移等物理信号，进而引发数据偏差；压电晶体受冲击、高温影响，可能出现极化性能下降、晶体开裂等问题，无法正常转换物理信号；线圈则可能因线圈匝数磨损、短路，导致电磁感应信号异常，影响测量精度。例如，里氏硬度计冲击传感器的线圈若出现局部短路，会导致冲击信号转换不充分，测量数据普遍偏小。

2. 校准失效或未定期校准：岛津硬度计传感器需定期进行校准（建议每6个月校准1次），确保测量精度符合标准。若未按时校准，传感器的基准值会逐渐漂移，尤其是在环境温度、湿度发生较大变化时，基准值漂移速度加快，导致测量数据偏差过大；此外，校准过程中若操作不当（如标准硬度块放置不平整、校准参数设置错误），也会导致校准失效，引发故障。同时，若标准硬度块本身磨损严重、超出有效期，其硬度值不准确，也会导致校准后传感器仍存在数据偏差。

3. 传感器安装偏移或松动：传感器的安装精度直接影响测量数据，若安装过程中未对准压头中心，或长期使用后固定螺栓松动，会导致传感器感知的物理信号与实际硬度信号不一致。例如，洛氏硬度计压力传感器安装偏移，会导致压头施加的压力无法完全作用于应变片，应变片感知的压力值偏小，最终测量出的硬度值偏低；里氏硬度计冲击传感器若固定松动，冲击体撞击时会出现偏移，反弹信号采集不准确，导致数据波动过大。

4. 传输线路老化或接触不良：传输线路承担着电信号的传输任务，岛津硬度计传感器的传输线路多为屏蔽线，长期使用过程中，线路外皮可能因摩擦、老化、高温而破损，导致内部导线短路、断路；线路接头处若未固定牢固，或受灰尘、油污污染，会出现接触不良，导致电信号传输损耗、失真，进而引发数据偏差。此外，插拔连接线时若操作不当，捏着线路而非插头插拔，会破坏线路与插头的焊接处，加剧接触不良问题。

5. 环境因素影响：岛津硬度计传感器对环境要求较高，若长期处于高温（＞40℃）、低温（＜0℃）、高湿度（相对湿度＞80%）、多灰尘、强振动的环境中，会导致敏感元件性能下降、传输线路老化加速、传感器内部部件锈蚀，进而影响测量精度。例如，高湿度环境会导致应变片受潮，电阻值发生漂移；强振动环境会导致传感器内部部件松动，敏感元件感知信号不准确。同时，被测材料表面存在氧化皮、盐渍、划痕等，也会间接导致传感器采集信号异常，出现数据偏差。

（二）传感器无信号输出

此类故障表现为硬度计开机后，传感器无法输出电信号，主机显示“无信号”“传感器未连接”，或测量时无任何数据显示，仪器无法正常开展检测工作。其核心成因主要包括以下4点：

1. 传感器电源故障：岛津硬度计部分传感器（如压力传感器、位移传感器）需要独立供电（通常为5V、12V直流电源），若电源适配器损坏、输出电压不稳定，或电源线路断路、短路，会导致传感器无法正常供电，进而无法输出信号；此外，若硬度计内置电池电量耗尽、电池接触不良，也会导致传感器供电不足，出现无信号输出的情况。

2. 转换元件损坏：转换元件（信号放大器、A/D转换器）的作用是将敏感元件感知的物理信号转换为电信号，若转换元件内部电路损坏、芯片烧毁，会导致物理信号无法转换为电信号，传感器无法输出信号。例如，信号放大器内部电容、电阻烧毁，会导致应变片传输的电阻信号无法放大，进而无电信号输出；A/D转换器损坏，会导致模拟电信号无法转换为数字信号，主机无法识别。

3. 传输线路断路：传输线路若出现严重破损、导线断裂，会导致电信号无法传输，传感器无信号输出。此类故障多由外力拉扯、线路老化、长期弯折导致，例如，操作人员在移动硬度计时，不小心拉扯传输线路，导致线路内部导线断裂；线路长期弯折，会导致导线疲劳断裂，尤其在插头与线路的连接处，是断裂的高发部位。

4. 传感器核心部件烧毁：若传感器遭遇过电压、过电流冲击（如电源电压突然升高、雷击），或长期处于高温环境中，会导致内部核心部件（如应变片、压电晶体、芯片）烧毁，传感器彻底失效，无法输出任何信号。此外，里氏硬度计冲击传感器的线圈若出现完全短路，也会导致无信号输出。

（三）传感器响应迟缓

此类故障表现为传感器能够输出信号、测量数据，但响应速度明显变慢，按压压头后，主机需要延迟数秒甚至数十秒才能显示测量数据，或冲击测量时，信号反馈滞后，影响检测效率与数据实时性。其核心成因主要包括以下3点：

1. 敏感元件卡顿或老化：敏感元件若出现卡顿、磨损，会导致感知物理信号的速度变慢。例如，位移传感器的导轨、滑块因灰尘、油污堆积，出现卡顿现象，压头移动时，滑块无法及时跟随移动，敏感元件无法实时感知位移量，导致响应迟缓；应变片老化后，形变恢复速度变慢，也会导致信号响应延迟。此外，里氏硬度计冲击传感器的冲击体若因灰尘、油污卡滞，无法快速反弹，也会导致响应迟缓。

2. 传输线路接触不良：传输线路接头处若存在接触不良，电信号传输会出现间歇性中断、损耗，导致信号传输速度变慢，表现为传感器响应迟缓。例如，线路接头处氧化、有灰尘，会增加电信号传输的电阻，导致信号传输延迟；接头松动，会导致电信号时断时续，响应速度下降。

3. 转换元件性能下降：转换元件长期使用后，内部芯片、电容等部件性能会逐渐下降，信号转换速度变慢，进而导致传感器响应迟缓。例如，信号放大器的放大倍数下降，电信号转换效率降低；A/D转换器的转换速度变慢，模拟信号无法快速转换为数字信号，导致主机显示延迟。

（四）仪器报警提示传感器故障

此类故障表现为硬度计开机后，主机直接显示“传感器故障”“传感器异常”“校准失败”等报警提示，或测量过程中突然报警，仪器停止工作。其核心成因主要包括以下4点：

1. 传感器校准参数异常：若传感器校准过程中，校准数据超出允许范围，或校准参数丢失、错乱，主机会识别为传感器故障，发出报警提示；此外，若校准过程中未按照操作规范进行（如未使用标准硬度块、标准硬度块放置不牢固），也会导致校准失败，引发报警。

2. 传感器内部电路短路：传感器内部电路（如敏感元件、转换元件、传输线路）若出现短路，会导致电流异常，主机会检测到异常电流信号，发出报警提示，同时切断传感器电源，防止故障扩大。例如，应变片之间短路、信号放大器内部短路，都会导致电路电流过大，引发报警。

3. 传感器连接异常：若传感器与主机的连接插头松动、插错接口，或传输线路破损导致短路、断路，主机会检测到传感器连接异常，发出报警提示。例如，将传感器插头插错主机接口，会导致信号无法正常传输，主机识别为传感器故障；插头松动，会导致信号传输不稳定，引发报警。

4. 传感器过载损坏：若测量过程中，施加的压力、冲击能量超出传感器的额定量程，会导致传感器过载损坏，内部部件（如应变片、弹性体）出现不可逆损坏，主机会检测到异常信号，发出报警提示。例如，洛氏硬度计压力传感器的额定量程为150kgf，若施加的压力超过150kgf，会导致应变片断裂、弹性体变形，引发报警。

（五）传感器连接松动

此类故障表现为传感器与主机的连接部位、传感器内部部件出现松动，测量过程中数据波动较大、响应迟缓，甚至出现无信号输出、报警等情况，松动严重时，传感器可能从安装位置脱落。其核心成因主要包括以下3点：

1. 安装固定不牢固：传感器安装时，若固定螺栓未拧紧、安装支架松动，长期使用过程中，受振动、摩擦等因素影响，松动会逐渐加剧，导致传感器连接松动。例如，里氏硬度计冲击传感器的安装支架未固定牢固，测量时传感器会出现晃动，导致数据波动。

2. 长期振动影响：岛津硬度计若长期处于强振动环境中（如靠近机床、冲压设备），传感器内部部件（如敏感元件、转换元件、传输线路接头）会受振动影响，出现松动、脱落，导致连接松动。例如，传感器内部的应变片粘贴不牢固，受振动影响会出现脱落，导致信号异常；传输线路接头受振动影响，会出现松动，导致接触不良。

3. 操作不当：操作人员在移动、搬运硬度计，或拆卸、安装传感器时，操作不当（如用力拉扯传感器、碰撞传感器连接部位），会导致传感器连接部位松动、内部部件移位，引发故障。例如，拆卸传感器时，用力拉扯传输线路，会导致线路接头松动、线路与传感器本体连接松动。

（六）传感器外壳损坏

此类故障表现为传感器外壳出现开裂、破损、变形，甚至外壳脱落，内部部件暴露在外，容易受到灰尘、油污、冲击等影响，进而引发其他故障（如信号异常、短路、无信号输出）。其核心成因主要包括以下3点：

1. 外力碰撞：操作人员在操作、搬运硬度计时，不小心碰撞传感器，或被测工件掉落撞击传感器，会导致传感器外壳开裂、变形；此外，工具掉落撞击传感器，也会造成外壳损坏。例如，维氏硬度计位移传感器的外壳的材质多为塑料，若受到硬物撞击，容易出现开裂。

2. 环境腐蚀：若传感器长期处于腐蚀性环境中（如含有酸碱、盐雾的环境），外壳会受到腐蚀，出现破损、脱落，内部部件暴露在外，容易受到腐蚀损坏，进而引发故障。例如，在冶金行业的酸洗车间使用硬度计，传感器外壳会受到酸雾腐蚀，逐渐破损。

3. 老化失效：传感器外壳多为塑料、铝合金材质，长期使用过程中，受环境温度、湿度、紫外线等因素影响，会出现老化、脆化，容易出现开裂、破损。例如，长期处于高温环境中，塑料外壳会逐渐软化、脆化，受到轻微外力就会开裂。

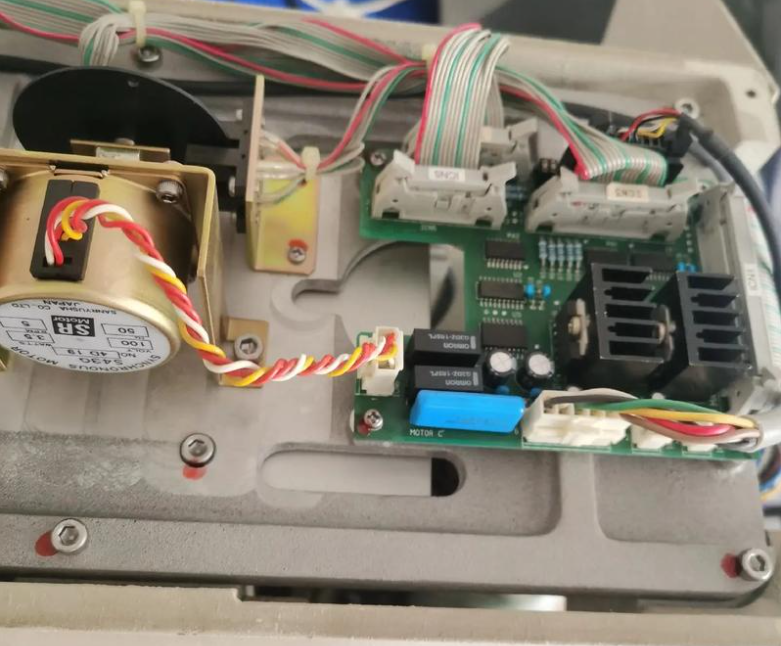

二、岛津硬度计传感器硬件故障维修方法

维修传感器硬件故障时，需遵循“先排查、后维修，先简单、后复杂，先外部、后内部”的原则，先通过故障现象初步定位成因，再采取针对性的维修方法，维修过程中需做好防护措施，避免损坏传感器内部核心部件，确保维修后传感器的测量精度符合标准。以下针对各类常见硬件故障，给出具体的维修方法，同时补充维修工具与注意事项：

（一）维修前准备

1. 工具准备：需准备万用表、示波器、标准硬度块、螺丝刀（十字、一字）、剥线钳、焊接工具（电烙铁、焊锡丝）、酒精、无尘布、吹风机、校准仪、固定螺栓等工具，其中万用表用于检测电路通断、电阻值、电压值，示波器用于检测电信号输出情况，校准仪用于维修后校准传感器，确保测量精度。

2. 安全准备：维修前需关闭硬度计电源，拔掉电源插头与传感器连接插头，避免触电事故；维修过程中，避免用力拉扯传输线路、碰撞传感器内部部件；若需要拆卸传感器，需做好标记，避免安装时插错接口、装反部件；对于损坏的部件，需准备同型号的备件，避免使用非原装备件，影响传感器性能。

（二）各类故障具体维修方法

1. 测量数据偏差过大故障维修

此类故障的维修核心是校准传感器、修复或更换损坏的敏感元件、排查传输线路与安装问题，具体步骤如下：

（1）初步排查：首先使用标准硬度块进行多次测量，记录偏差值，判断偏差是否稳定；若偏差不稳定，多为传输线路接触不良或安装松动；若偏差稳定，多为敏感元件老化、校准失效。同时，检查被测材料表面是否清洁、平整，去除氧化皮、盐渍、划痕等，排除外部因素影响。

（2）校准传感器：若未定期校准或校准失效，需重新校准传感器。首先将标准硬度块放置在硬度计工作台上，调整工作台水平，确保标准硬度块与压头对准；打开硬度计校准模式，按照仪器操作说明书的要求，设置校准参数（如量程、硬度标尺），进行校准操作；校准完成后，使用标准硬度块再次测量，若偏差在允许范围内，说明故障已解决；若偏差仍过大，需进一步排查其他原因。校准过程中，需确保标准硬度块完好、在有效期内，避免因标准硬度块问题导致校准失效。

（3）检查安装情况：若传感器安装偏移、松动，需拆卸传感器，重新调整安装位置，对准压头中心，拧紧固定螺栓，确保传感器安装牢固、无晃动；安装完成后，再次测量标准硬度块，观察偏差是否消除。例如，洛氏硬度计压力传感器安装偏移时，需调整传感器位置，使压头的压力能够垂直作用于应变片，确保应变片能够精准感知压力信号。

（4）排查传输线路：使用万用表检测传输线路的通断情况，检查线路外皮是否破损、接头处是否松动、氧化；若线路破损，需剪掉破损部分，重新焊接接头，用绝缘胶带包裹好，避免短路；若接头松动、氧化，需拔掉接头，用酒精擦拭接头处的氧化层、灰尘，重新插紧接头，必要时焊接固定。对于里氏硬度计的传感器连接线，若针与线之间焊接松动，需用焊接工具重新焊接，确保连接牢固。

（5）修复或更换敏感元件：若敏感元件损坏、老化，需拆卸传感器，检查敏感元件（应变片、压电晶体、线圈）的状态；若应变片粘贴脱落，可重新粘贴应变片，调整应变片位置，确保粘贴牢固、无褶皱；若应变片老化、电阻值漂移，需更换同型号的应变片；若压电晶体开裂、极化性能下降，需更换压电晶体；若线圈短路、匝数磨损，需更换线圈。更换敏感元件后，需重新校准传感器，确保测量精度。例如，里氏硬度计冲击传感器的线圈短路时，需更换同规格的线圈，焊接牢固后，进行校准测试。

2. 传感器无信号输出故障维修

此类故障的维修核心是排查电源、传输线路、转换元件与核心部件，具体步骤如下：

（1）排查电源故障：首先检查传感器电源适配器，使用万用表检测电源适配器的输出电压，若输出电压为0或不稳定，说明电源适配器损坏，需更换同型号的电源适配器；若电源线路断路、短路，需修复线路，更换损坏的导线、插头；对于内置电池的硬度计，检查电池电量，若电量耗尽，需充电或更换电池；检查电池接触片是否氧化、有污渍，用酒精擦拭干净，确保接触良好。

（2）排查传输线路：使用万用表检测传输线路的通断情况，重点检查线路接头、弯曲部位，若线路断路，需找到断裂处，重新焊接、包裹绝缘胶带；若线路短路，需排查短路部位（多为线路破损、接头处短路），剪掉短路部分，重新连接；若传输线路损坏严重，需更换同型号的传输线路。维修过程中，需注意线路的接线顺序，避免接反导致传感器损坏。

（3）排查转换元件：使用示波器检测转换元件（信号放大器、A/D转换器）的输出信号，若无输出信号，说明转换元件损坏；拆卸传感器，检查转换元件内部电路，若芯片烧毁、电容电阻损坏，需更换同型号的芯片、电容电阻，或直接更换转换元件模块；若转换元件与敏感元件连接松动，需重新焊接固定。

（4）检查核心部件：若上述排查均无问题，说明传感器内部核心部件（应变片、压电晶体、线圈）烧毁，需拆卸传感器，检查核心部件的状态；若核心部件烧毁，需更换同型号的核心部件，或直接更换传感器（若核心部件无法单独更换）。更换传感器后，需重新连接、校准，确保能够正常输出信号。例如，压力传感器的应变片烧毁后，若无法单独更换，需更换整个传感器模块。

3. 传感器响应迟缓故障维修

此类故障的维修核心是清理敏感元件、修复传输线路、更换性能下降的转换元件，具体步骤如下：

（1）清理敏感元件：拆卸传感器，用酒精、无尘布擦拭敏感元件表面的灰尘、油污，若敏感元件出现卡顿（如位移传感器的导轨、滑块），可涂抹少量润滑油（专用润滑油，避免使用普通润滑油腐蚀部件），调整敏感元件的位置，确保其能够灵活运动；若应变片老化，需更换应变片，重新校准传感器。对于里氏硬度计冲击传感器的冲击体，需清理表面的灰尘、油污，确保其能够快速反弹。

（2）修复传输线路：检查传输线路接头处，若存在接触不良、氧化，用酒精擦拭接头处，重新插紧、焊接固定；若线路破损导致信号传输损耗，需修复线路，更换破损部分，确保电信号传输顺畅；若传输线路老化，需更换同型号的传输线路，避免信号传输延迟。

（3）更换转换元件：若转换元件性能下降，使用示波器检测信号转换速度，若转换速度明显低于标准值，需更换同型号的转换元件（信号放大器、A/D转换器）；更换后，重新连接传感器，测试响应速度，确保符合要求。

4. 仪器报警提示传感器故障维修

此类故障的维修核心是排查校准参数、电路短路、连接异常与过载损坏，具体步骤如下：

（1）排查校准参数：首先进入硬度计校准模式，检查校准参数是否丢失、错乱，若参数异常，需重新设置校准参数，按照操作说明书进行校准操作；若校准失败，检查标准硬度块是否完好、安装是否牢固，重新校准，直至校准成功，报警提示消除。

（2）排查电路短路：使用万用表检测传感器内部电路、传输线路的电阻值，若电阻值为0，说明存在短路故障；拆卸传感器，排查短路部位（如敏感元件之间短路、转换元件内部短路），修复短路部位，更换损坏的部件；若短路严重，需更换传感器模块。维修过程中，需避免电路短路导致主机损坏。

（3）排查连接异常：检查传感器与主机的连接插头，若插头松动、插错接口，需重新插紧插头，确保接口正确；检查传输线路是否破损、短路，修复线路，确保连接正常；若插头损坏，需更换同型号的插头。

（4）检查过载损坏：若传感器因过载损坏，拆卸传感器，检查内部部件（如应变片、弹性体）的状态，若部件出现不可逆损坏，需更换损坏的部件或整个传感器；更换后，重新校准传感器，确保其额定量程符合使用要求，避免再次过载。同时，规范操作流程，避免测量时施加的压力、冲击能量超出传感器额定量程。

5. 传感器连接松动故障维修

此类故障的维修核心是紧固连接部位、修复松动部件，具体步骤如下：

（1）紧固安装部位：检查传感器安装支架、固定螺栓，若螺栓松动，用螺丝刀拧紧固定螺栓；若安装支架松动，需调整支架位置，重新固定，确保传感器安装牢固、无晃动；对于里氏硬度计冲击传感器，需检查安装支架的稳定性，必要时更换支架。

（2）修复内部松动部件：拆卸传感器，检查内部部件（敏感元件、转换元件、传输线路接头）的连接情况，若部件松动、脱落，用焊接工具重新焊接固定；若应变片粘贴松动，重新粘贴应变片，确保粘贴牢固；若线圈松动，调整线圈位置，固定牢固。

（3）防护措施：维修完成后，在传感器连接部位涂抹少量防锈油（金属部件），避免受振动、环境因素影响再次松动；若硬度计处于强振动环境，可在传感器底部加装减震垫，减少振动对传感器的影响。

6. 传感器外壳损坏故障维修

此类故障的维修核心是修复或更换外壳，保护内部部件，具体步骤如下：

（1）外壳修复：若外壳轻微开裂、破损，未暴露内部部件，可用专用胶水（塑料外壳用塑料胶水，铝合金外壳用金属胶水）粘贴修复，粘贴后用夹具固定，等待胶水固化；若外壳变形，可用工具轻轻矫正，确保外壳能够正常包裹内部部件，不影响传感器安装与使用。修复后，需检查外壳的密封性，避免灰尘、油污进入内部。

（2）外壳更换：若外壳严重开裂、破损，内部部件暴露，或修复后无法保证密封性，需更换同型号的传感器外壳；拆卸传感器，将内部部件取出，安装到新外壳中，固定牢固，确保内部部件位置正确，不影响信号采集与传输；更换后，检查传感器安装情况，确保安装牢固。

（3）防腐处理：若传感器处于腐蚀性环境中，更换外壳后，可在外壳表面涂抹防腐涂层（如防腐漆、防腐胶），增强外壳的防腐性能，延长使用寿命；同时，定期清理外壳表面的腐蚀物，避免外壳再次损坏。

三、传感器维修后校准与检测

传感器维修完成后，必须进行校准与检测，确保其测量精度符合标准，避免维修后仍存在故障，影响检测工作。校准与检测步骤如下：

1. 外观检测：检查传感器外壳是否完好、无破损，连接部位是否牢固，传输线路是否完好、无破损，插头是否插紧，内部部件是否安装正确，无松动、脱落现象。

2. 通电检测：打开硬度计电源，检查传感器是否能够正常供电，主机是否能够识别传感器，无“无信号”“传感器故障”等报警提示；使用示波器检测传感器输出的电信号，确保信号稳定、无失真，响应速度符合要求。

3. 精度校准：使用标准硬度块（选择与传感器量程、硬度标尺匹配的标准硬度块）进行校准，按照岛津硬度计操作说明书的要求，进入校准模式，设置校准参数，进行多次校准（至少3次），记录校准数据；校准完成后，使用标准硬度块进行多次测量（至少5次），计算测量数据与标准值的偏差，若偏差在允许范围内（洛氏硬度偏差≤1.5HRC，布氏硬度偏差≥3HB，维氏硬度偏差≤5HV），说明校准合格；若偏差超出允许范围，需重新排查维修，再次校准，直至合格。

4. 稳定性检测：将校准合格的传感器安装在硬度计上，连续测量同一标准硬度块20次，记录每次的测量数据，计算数据的波动值，若波动值在允许范围内，说明传感器稳定性良好；若波动值过大，需重新检查传感器的安装情况、敏感元件状态，排除故障后再次检测。

5. 现场检测：将传感器安装在实际检测场景中，测量不同规格、不同硬度的被测工件，与已知硬度值的工件进行对比，确保测量数据准确、可靠，响应速度符合实际检测需求。

四、结语

传感器作为岛津硬度计的核心部件，其硬件故障直接影响测量精度与检测工作的正常开展。本文通过分析岛津硬度计传感器常见的六大类硬件故障（测量数据偏差过大、无信号输出、响应迟缓、仪器报警、连接松动、外壳损坏）的成因，针对性给出了科学、可操作的维修方法，同时补充了维修前准备、维修后校准与日常维护预防措施，形成了“故障排查-维修-校准-预防”的完整体系。
