惠普HP无线电测试仪不工作故障维修经验之谈

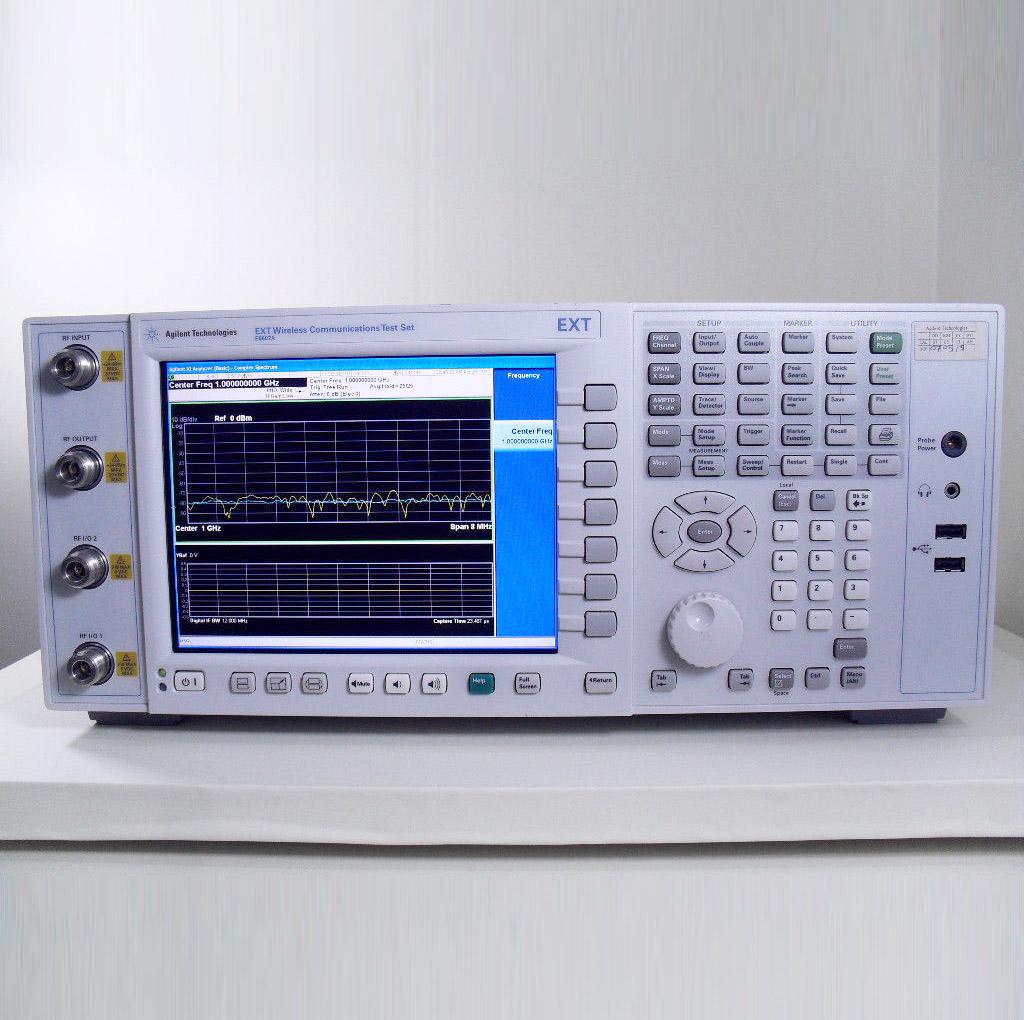

惠普HP无线电测试仪不工作故障维修经验之谈：惠普（HP）无线电测试仪（涵盖E4400系列、E5063A、N9020A等主流机型）作为射频测试领域的标杆设备，凭借高精度、高稳定性、多频段兼容的优势，广泛应用于通信设备研发、射频模块生产、雷达检测、物联网终端测试等场景，是保障无线通信产品性能合规、质量达标的核心测试工具。无线电测试仪不工作是工业现场及实验室中最常见的故障表现，并非单一硬件损坏导致，而是内部供电、射频、控制、显示等多系统协同异常的集中体现。
一、惠普HP无线电测试仪不工作硬件故障原因深度分析
结合惠普HP无线电测试仪的硬件结构、实验室/工业现场使用环境及大量维修案例（数据显示，约42%的不工作故障源于供电系统异常，28%与射频系统损坏相关，18%与控制处理系统故障有关，12%与接口、显示系统损坏相关），不工作故障的硬件原因可分为供电系统故障、射频系统故障、控制处理系统故障、显示操作系统故障、接口连接系统故障五大类，环境因素、操作不当、设备老化则为重要诱发因素，不同故障表现对应不同的硬件根源，具体分析如下：
（一）供电系统故障（最常见原因，占比42%）
供电系统是设备运行的基础，任何供电环节的硬件损坏，都会导致设备无法正常启动或运行中死机，具体分为以下5种情况：
1. 电源模块故障（占比18%，核心供电故障）：电源模块是供电系统的核心，长期运行在高负荷、高温环境下，易出现功率管烧毁、电容鼓包、电压调节芯片损坏等问题，导致无法将市电转换为稳定的直流电压。若电源模块烧毁，设备开机无任何反应（无指示灯、无风扇转动）；若电压调节芯片损坏，会导致输出电压不稳定，设备启动后频繁死机、报错，或显示屏闪烁；若滤波电容鼓包、漏液，会导致供电杂波过大，影响各模块正常工作，甚至烧毁其他硬件。故障原因主要包括：市电电压波动过大、电源接口接触不良、长期过载运行、设备内部散热不良导致电源模块过热、电源模块使用年限过长（超过8年）。
2. 保险丝损坏（占比8%）：保险丝是供电系统的过载、短路保护部件，若设备遭遇市电浪涌、内部短路，保险丝会自动熔断，切断供电，防止损坏核心硬件。保险丝损坏后，设备开机无任何反应，指示灯不亮、风扇不转，更换同规格保险丝后，若再次熔断，说明设备内部存在短路故障（如电源模块、控制板短路）。故障原因主要包括：市电浪涌、内部硬件短路、电源接口进水或短路、违规连接非标准电源。
3. 电源接口故障（占比7%）：电源接口负责连接外部电源，传输市电，长期插拔、接触不良、进水、氧化，会导致接口松动、接触电阻过大或短路。若接口松动，设备开机后时断时续，或无法开机；若接口氧化、接触不良，会导致供电不稳定，设备频繁死机；若接口短路，会直接烧毁保险丝，甚至损坏电源模块。故障原因主要包括：频繁插拔电源插头、接口沾染灰尘或油污、实验室环境潮湿导致接口氧化、外力撞击导致接口损坏。
4. 滤波电容与电压调节部件故障（占比6%）：滤波电容用于过滤电压波动，电压调节部件（如稳压二极管）用于稳定输出电压，若滤波电容鼓包、漏液、失效，或稳压二极管击穿，会导致供电不稳定，设备启动后报错、死机，或射频模块无法正常工作。故障原因主要包括：设备长期高温运行导致电容老化、电压波动过大损坏稳压部件、电容质量不合格。
5. 供电线路故障（占比3%）：设备内部供电线路（如电源线、接线端子）长期振动、老化，会出现线路断裂、接线端子松动、氧化，导致供电中断或接触不良。若线路断裂，设备开机无反应；若接线端子松动、氧化，会导致供电不稳定，设备运行中突然死机或重启。故障原因主要包括：设备频繁移动导致线路拉扯、内部散热不良导致线路老化、接线端子未紧固。
（二）射频系统故障（占比28%）
射频系统是惠普HP无线电测试仪的核心测试模块，其硬件损坏会导致设备无法产生或接收射频信号，表现为射频无输出、无接收、测试精度异常，甚至设备无法正常启动，具体分为以下4种情况：
1. 射频信号发生器故障（占比10%）：射频信号发生器负责产生指定频率、功率的射频信号，若内部振荡器、功率放大器、频率合成器损坏，会导致无法产生射频信号，或产生的信号频率、功率异常。表现为设备启动正常，但射频输出接口无信号，或测试时显示“射频输出失败”。故障原因主要包括：高频信号过载导致功率放大器烧毁、振荡器老化、频率合成器故障、射频开关损坏、设备内部进灰导致部件短路。
2. 射频接收器故障（占比8%）：射频接收器负责接收外部射频信号并进行放大、解调，若内部低噪声放大器、解调器、滤波器损坏，会导致无法接收外部信号，或接收的信号杂波过大、精度异常。表现为设备无法检测到被测设备的信号，或测试数据偏差过大，报错提示“信号接收失败”。故障原因主要包括：外部信号过载、低噪声放大器烧毁、滤波器堵塞或损坏、解调器老化。
3. 射频开关与衰减器故障（占比6%）：射频开关控制信号路径切换，衰减器调节射频信号功率，若射频开关触点氧化、损坏，会导致信号路径切换失败，无法正常输出或接收信号；若衰减器损坏，会导致信号功率调节失效，要么信号过载损坏部件，要么信号过弱无法检测。表现为设备启动后，射频功能无法切换，或测试时信号功率异常。故障原因主要包括：高频信号冲击、部件老化、内部进灰导致触点接触不良。
4. 天线接口故障（占比4%）：天线接口用于连接测试天线或被测设备，长期插拔、接触不良、氧化，会导致射频信号传输中断或衰减过大，表现为设备有射频输出，但无法检测到被测信号，或测试数据波动过大。故障原因主要包括：频繁插拔天线、接口沾染灰尘或油污、外力撞击导致接口损坏、接口内部针脚弯曲。
（三）控制处理系统故障（占比18%）
控制处理系统是设备的“大脑”，负责协调各模块工作，其硬件损坏会导致设备无法解析指令、处理数据，表现为开机报错、死机、按键无响应、无法启动，具体分为以下4种情况：
1. 主控制板（CPU板）故障（占比7%）：主控制板是控制处理系统的核心，若内部CPU芯片、逻辑芯片、供电电路损坏，会导致设备无法启动，或启动后死机、报错（如“CPU初始化失败”）。若CPU芯片烧毁，设备开机无任何反应，或指示灯亮但无法进入操作界面；若逻辑芯片损坏，会导致各模块协同异常，按键无响应、射频功能无法正常启动。故障原因主要包括：供电电压异常导致芯片烧毁、内部短路、散热不良导致芯片过热、静电冲击损坏芯片。
2. 内存与存储芯片故障（占比5%）：内存用于临时存储测试数据与运行程序，存储芯片用于存储固件、测试参数，若内存损坏，设备启动后报错“内存读取失败”，无法进入操作界面；若存储芯片损坏，会导致固件丢失或损坏，设备无法启动，或启动后出现乱码、功能缺失。故障原因主要包括：静电冲击、设备频繁断电导致数据丢失、存储芯片老化、固件升级失败导致芯片损坏。
3. FPGA芯片与时钟模块故障（占比4%）：FPGA芯片负责射频信号的高速处理与逻辑运算，时钟模块提供稳定的时钟信号，若FPGA芯片损坏，会导致射频信号处理异常，设备无法正常开展测试，报错“信号处理失败”；若时钟模块损坏，会导致各模块同步异常，设备启动后死机、报错，或测试精度严重下降。故障原因主要包括：高频信号冲击、芯片过热、静电损坏、时钟晶体老化。
4. 控制线路故障（占比2%）：主控制板与各模块之间的控制线路（如排线、接线端子）松动、断裂、氧化，会导致指令传输中断，表现为设备启动正常，但部分功能无法使用（如射频无输出、按键无响应）。故障原因主要包括：设备频繁移动导致线路拉扯、拆机维修时损坏排线、内部散热不良导致线路老化。
（四）显示与操作系统故障（占比8%）
显示与操作系统负责用户交互与信息展示，其硬件损坏会导致设备无法正常操作或查看测试结果，部分严重故障会影响设备正常启动，具体分为以下3种情况：
1. 显示屏故障（占比4%）：显示屏是信息展示的核心，若显示屏背光模块损坏、液晶面板破损、显示驱动芯片损坏，会导致开机黑屏、显示模糊、花屏、无背光。若背光模块损坏，显示屏有微弱图像但无法清晰查看；若液晶面板破损，会出现黑屏、裂纹；若显示驱动芯片损坏，会导致显示乱码、花屏。故障原因主要包括：外力撞击导致面板破损、背光模块老化、驱动芯片过热或损坏、设备内部进水。
2. 按键板与触摸模块故障（占比3%）：按键板（或触摸模块）接收用户操作指令，若按键触点氧化、损坏，或触摸模块失灵、线路松动，会导致按键无响应、触摸不灵，无法设置测试参数、切换功能。故障原因主要包括：频繁操作导致按键磨损、接触不良、触摸模块老化、线路松动、设备内部进灰。
3. 背光模块故障（占比1%）：背光模块为显示屏提供背光，若背光LED灯损坏、背光驱动电路故障，会导致显示屏无背光，无法在光线较暗的环境下查看测试结果，严重时会误以为设备黑屏、无法启动。故障原因主要包括：LED灯老化、驱动电路损坏、供电电压异常。
（五）接口与连接系统故障（占比4%）
接口与连接系统负责设备与外部设备的连接与数据传输，其硬件损坏会导致设备无法与电脑、U盘、被测设备通信，部分接口故障会影响设备供电，具体分为以下4种情况：
1. USB接口故障（占比1.5%）：USB接口用于连接电脑、U盘，传输测试数据与固件，若接口松动、接触不良、内部针脚弯曲、接口芯片损坏，会导致无法识别U盘、电脑，无法传输数据或升级固件。故障原因主要包括：频繁插拔USB设备、接口沾染灰尘、外力撞击导致针脚弯曲、接口芯片过热。
2. LAN与GPIB接口故障（占比1%）：LAN接口用于网络远程控制，GPIB接口用于连接其他测试设备，若接口芯片损坏、线路松动、接触不良，会导致无法实现远程控制，无法与其他测试设备组成测试系统。表现为设备无法连接网络，或与其他设备通信失败。故障原因主要包括：接口芯片老化、线路松动、网络浪涌损坏接口。
3. SMA射频接口故障（占比1%）：SMA射频接口连接测试天线或被测设备，若接口松动、接触不良、内部针脚弯曲、接口损坏，会导致射频信号传输中断或衰减过大，表现为设备有射频输出，但无法检测到被测信号，或测试数据偏差过大。故障原因与射频系统中的天线接口故障一致，多为频繁插拔、外力撞击、进灰导致。
4. 接口排线故障（占比0.5%）：接口与主控制板之间的排线松动、断裂，会导致接口无响应，表现为接口无法识别外部设备，或数据传输中断。故障原因主要包括：设备频繁移动、拆机维修时拉扯排线、排线老化。
（六）诱发因素（占比10%左右）
除上述核心硬件故障外，环境因素、操作不当、设备老化等诱发因素，会加速硬件磨损、损坏，间接导致设备不工作，具体包括：
1. 环境因素：长期处于高温（超过35℃）、高湿（相对湿度超过75%）、粉尘过多、有腐蚀性气体的环境，会导致内部硬件氧化、短路、老化，加速电源模块、射频部件、接口的损坏；实验室中的强电磁干扰（如其他射频设备、变频器产生的干扰），会损坏控制板、射频模块，导致设备报错、死机；环境温度骤变，会导致内部部件热胀冷缩，引发线路松动、焊点脱落。
2. 操作不当：开机前未检查电源电压，违规连接非标准电源，导致供电异常，烧毁电源模块；频繁插拔电源插头、接口设备，导致接口松动、损坏；测试时输入信号过载，导致射频接收器、功率放大器烧毁；固件升级操作不当，导致存储芯片损坏、固件丢失；拆机维修时操作不规范，损坏排线、芯片、线路。
3. 设备老化：惠普HP无线电测试仪的正常使用寿命为10-12年，若使用年限超过10年，内部电源模块、射频部件、存储芯片、显示屏等部件会严重老化，性能下降，易出现损坏，导致设备频繁出现故障、无法正常工作；长期高负荷运行（如24小时不间断测试），会加速部件老化，缩短设备使用寿命。
二、惠普HP无线电测试仪不工作硬件故障维修方法（从基础到深度，分步操作）
惠普HP无线电测试仪作为精密射频测试设备，内部硬件结构复杂、精度高，维修需遵循“先外观后内部、先基础后深度、先易后难”的原则，结合故障表现初步定位故障类型，再通过基础排查排除简单故障，最后拆机进行深度维修，避免盲目拆机导致二次损坏。维修前需做好安全准备，再按步骤排查故障、实施维修，具体流程如下：
（一）维修前安全准备与工具准备
维修惠普HP无线电测试仪时，需严格做好安全防护，避免触电、静电损坏、硬件二次损坏，同时准备合适的工具与配件，确保维修顺利进行。
1. 安全准备：维修前务必断开设备与外部电源、所有接口设备（如天线、电脑、U盘）的连接，等待至少15分钟，让内部电容完全放电，避免触电；佩戴绝缘手套、防静电手环，使用防静电工作垫，防止静电损坏主控制板、射频芯片等精密部件；在维修区域设置警示标识，禁止无关人员靠近；若设备出现焦糊味、冒烟、外壳发烫等严重故障，禁止通电测试，直接拆机检测；维修过程中，禁止用手直接触摸芯片、线路焊点，避免手上的汗液、灰尘污染部件。
2. 工具准备：准备十字螺丝刀（No.1、No.2）、一字螺丝刀、数字式万用表（支持电压、电流、通断、二极管检测）、示波器（检测射频信号、时钟信号）、热风枪（焊接、拆焊芯片）、电烙铁（功率30-50W）、吸锡器、镊子、棉签、电子清洁剂、无水乙醇（用于清洁接口、焊点）、软布、绝缘胶带、万用表表笔、射频信号发生器（辅助检测射频模块）、同规格保险丝、备用配件（匹配设备型号的电源模块、保险丝、电容、接口、显示屏、排线等，如E4403B机型专用电源模块），同时准备对应型号的设备使用手册、惠普官方维修手册，便于查阅参数、规范操作。
3. 故障记录与初步判断：记录设备的故障表现（如开机无反应、黑屏、报错提示、射频无输出等）、设备型号、序列号、使用年限、近期操作（如固件升级、测试过载、移动设备等）；通过外观观察初步判断故障类型：开机无反应、指示灯不亮，多为供电系统故障；开机黑屏、显示异常，多为显示系统故障；射频无输出、无接收，多为射频系统故障；启动报错、死机，多为控制处理系统故障；接口无响应，多为接口系统故障，为后续排查提供参考。
（二）基础排查（无需拆机，快速排除简单故障）
基础排查主要针对外部连接、外观、简单硬件故障，无需拆机，操作简单，可快速排除50%以上的简单故障，具体步骤如下：
1. 外观与外部连接排查：检查设备外壳是否有破损、变形、焦糊痕迹，若有焦糊痕迹，说明内部存在短路、部件烧毁；检查电源接口、天线接口、USB接口等是否有松动、氧化、针脚弯曲、进灰，用棉签蘸取电子清洁剂清洁接口，矫正弯曲的针脚；检查电源插头、电源线是否完好，更换一根完好的电源线，连接标准市电（220V AC），开机测试，观察设备是否有反应。
2. 供电系统基础排查：用万用表测量市电电压，确认电压稳定（波动不超过±5%）；打开设备外壳侧面的保险丝仓，检查保险丝是否熔断，若熔断，更换同规格保险丝（如5A/250V），重新开机，若再次熔断，说明内部存在短路故障，需拆机进一步检测；用万用表测量电源接口的输出电压（未拆机时，可通过电源接口的测试点测量），若无电压输出，说明电源模块或电源接口故障；若电压波动过大，说明滤波电容或电压调节芯片故障。
3. 显示与操作排查：若设备开机有指示灯亮，但黑屏，按压按键查看是否有背光反应，若有背光反应，说明显示屏驱动芯片或液晶面板故障；若无背光反应，说明背光模块故障；若显示屏显示正常，但按键无响应，按压按键时观察按键板是否有触点反馈，用万用表检测按键触点通断情况，若触点不通，说明按键损坏；若触摸模块不灵，清洁触摸表面，重启设备测试，若仍不灵，说明触摸模块故障。
4. 射频与接口排查：若设备启动正常，但射频无输出，连接测试天线，用射频信号发生器辅助检测，若射频接口无信号输出，说明射频信号发生器或射频开关故障；若射频有输出，但无法接收信号，检查天线是否完好，更换一根完好的天线，测试是否恢复正常；若接口无响应，连接对应的外部设备（如U盘、电脑），观察设备是否识别，更换外部设备测试，若仍不识别，说明接口或接口芯片故障。
5. 假性故障排查：若上述排查均无异常，可能是固件损坏或参数设置不当导致的假性故障，尝试重启设备，恢复出厂设置（按设备手册操作），若恢复后设备正常，说明为参数或固件问题，无需维修硬件；若恢复出厂设置后仍无法正常工作，说明存在硬件损坏，需拆机深度检测。
（三）深度检测与维修（需拆机，针对内部硬件故障）
若基础排查无法解决故障，说明存在内部硬件损坏，需拆机进行深度检测与维修。拆机时需小心操作，避免拉扯排线、损坏芯片、划伤电路板，具体步骤如下：
第一步：拆机操作
1. 再次确认设备完全断电，拔掉所有连接线（电源、天线、USB、LAN等），确保内部电容完全放电；用十字螺丝刀拧下设备外壳的固定螺栓（不同机型螺栓位置不同，参考设备手册），遵循规定扭矩（如惠普E4400系列规定扭矩0.3-0.5N•m），避免拧得过紧损坏螺栓或外壳，过松导致后续安装松动。
2. 轻轻撬开设备外壳，注意外壳与内部电路板的连接卡扣，避免用力过猛折断卡扣；拆开后，先观察内部电路板、部件的外观，查看是否有明显的损坏痕迹，如电容鼓包、漏液、芯片烧毁、焊点脱落、线路断裂、接口损坏等，结合前期故障记录与初步判断，初步定位故障点；用软布轻轻擦拭电路板表面的灰尘，避免灰尘导致短路。
第二步：供电系统故障检测与维修（按故障概率排序）
1. 电源模块故障维修（核心重点）：
（1）检测：找到电源模块（通常位于设备后部，靠近电源接口），观察电源模块是否有焦糊痕迹、电容鼓包、功率管烧毁；用万用表测量电源模块的输入电压（市电接口处）和输出电压（通往主控制板的接口处），若输入电压正常、无输出电压，说明电源模块损坏；若输出电压波动过大，说明电压调节芯片或滤波电容损坏。
（2）维修操作：若电源模块烧毁，直接更换与设备型号完全匹配的原装备用电源模块（如惠普E4403B机型专用电源模块），更换后拧紧固定螺栓，连接线路；若仅滤波电容鼓包、漏液，用热风枪拆下损坏的电容，更换同规格、同容量的电容（注意电容极性），焊接牢固；若电压调节芯片损坏，用热风枪拆下损坏的芯片，更换同型号的芯片，焊接时控制温度（250-300℃），避免高温损坏周围部件；维修后，用万用表测量输出电压，确保电压稳定，符合设备手册要求。
2. 保险丝与电源接口故障维修：
（1）检测：检查保险丝是否熔断，若熔断，用万用表检测设备内部是否存在短路（测量电源模块、主控制板的供电线路通断情况），排除短路故障后，更换同规格保险丝；检查电源接口内部针脚是否弯曲、氧化，用镊子矫正弯曲的针脚，用电子清洁剂清洁接口触点，测量接口通断情况，若接口内部短路，更换电源接口。
（2）维修操作：更换保险丝时，确保规格与原保险丝一致（如5A/250V），禁止使用规格过大的保险丝，避免失去保护作用；更换电源接口时，焊接牢固，确保线路连接正确，避免接反导致短路；维修后，连接电源线，测试电源接口接触是否良好，供电是否稳定。
3. 供电线路与滤波部件故障维修：
（1）检测：检查内部供电线路是否有断裂、接线端子松动、氧化，用万用表测量线路通断情况，若线路断裂，重新焊接或更换线路；若接线端子松动、氧化，清洁端子后重新紧固；检查滤波电容、稳压二极管是否损坏，用万用表检测电容容量、二极管通断情况，若损坏，更换对应部件。
（2）维修操作：焊接线路时，确保焊点牢固，避免虚焊、脱焊；更换滤波电容、稳压二极管时，确保规格、型号与原部件一致，注意电容极性、二极管方向；维修后，通电测试，确保供电稳定，无电压波动。
第三步：射频系统故障检测与维修
1. 射频信号发生器与接收器故障维修：
（1）检测：找到射频信号发生器（通常位于电路板中部，靠近射频接口），观察是否有芯片烧毁、焊点脱落；用示波器检测射频信号发生器的输出端，若无信号输出，说明信号发生器损坏；检查射频接收器（与信号发生器相邻），用示波器检测接收器的输入端，若有信号输入但无输出，说明接收器损坏；检查功率放大器、振荡器、解调器是否损坏，用万用表检测芯片引脚电压，对比设备手册标准电压，若电压异常，说明芯片损坏。
（2）维修操作：若射频信号发生器、接收器核心芯片损坏，直接更换同型号的芯片，焊接时控制温度，避免高温损坏周围射频部件；若功率放大器烧毁，更换功率放大器，确保功率、频率参数与原部件一致；若振荡器、解调器损坏，更换对应部件，焊接后进行信号测试，确保射频信号正常输出、接收。
2. 射频开关、衰减器与天线接口故障维修：
（1）检测：检查射频开关、衰减器是否有触点氧化、损坏，用万用表检测触点通断情况，若触点不通，说明部件损坏；检查天线接口内部针脚是否弯曲、氧化，清洁接口后矫正针脚，测量接口通断情况，若接口损坏，更换天线接口。
（2）维修操作：更换射频开关、衰减器时，确保型号、规格与原部件一致，焊接牢固；更换天线接口时，注意接口的型号（如SMA接口），焊接后检查接口接触是否良好；维修后，连接测试天线，用射频信号发生器辅助测试，确保射频信号传输正常，功率、频率调节有效。
第四步：控制处理系统故障检测与维修
1. 主控制板与芯片故障维修：
（1）检测：找到主控制板（通常为设备核心电路板，集成CPU、FPGA芯片），观察主控制板是否有芯片烧毁、焊点脱落、线路断裂；用万用表检测CPU、FPGA芯片的引脚电压，对比设备手册标准电压，若电压异常，说明芯片损坏；检查内存、存储芯片是否损坏，用万用表检测芯片通断情况，若内存无法读取，说明内存损坏；若存储芯片无法读取数据，说明存储芯片损坏。
（2）维修操作：若CPU、FPGA芯片损坏，直接更换同型号的芯片，焊接时需使用热风枪，控制温度（280-320℃），避免高温损坏芯片；若内存、存储芯片损坏，更换同规格、同型号的芯片，焊接后，重新刷入设备固件（参考设备手册操作）；若主控制板线路断裂，重新焊接线路，确保焊点牢固；维修后，开机测试，观察设备是否能正常启动，无报错提示。
2. 时钟模块与控制线路故障维修：
（1）检测：检查时钟模块（通常为小型晶体振荡器）是否损坏，用示波器检测时钟信号，若无时钟信号输出，说明时钟模块损坏；检查主控制板与各模块之间的控制排线、接线端子是否松动、断裂、氧化，用万用表检测排线通断情况，若排线断裂，更换排线；若端子松动、氧化，清洁后重新紧固。
（2）维修操作：更换时钟模块时，确保晶体振荡器的频率与原模块一致（如10MHz），焊接牢固；更换控制排线时，确保排线规格、长度与原排线一致，避免接反；维修后，开机测试，确保各模块协同工作正常，无死机、报错现象。
第五步：显示与操作系统故障检测与维修
1. 显示屏与背光模块故障维修：
（1）检测：找到显示屏连接排线，检查排线是否松动、断裂，用万用表检测排线通断情况；观察显示屏液晶面板是否破损，若破损，需更换显示屏；用万用表检测背光模块的供电电压，若供电正常但无背光，说明背光LED灯或背光驱动芯片损坏。
（2）维修操作：若显示屏排线松动，重新插紧排线，固定牢固；若显示屏破损，更换与设备型号匹配的显示屏，焊接好排线；若背光LED灯损坏，更换背光LED灯组；若背光驱动芯片损坏，更换驱动芯片；维修后，开机测试，确保显示屏显示清晰、背光正常。
2. 按键板与触摸模块故障维修：
（1）检测：找到按键板，用万用表检测按键触点通断情况，若触点不通，说明按键损坏；检查按键板与主控制板的连接排线是否松动、断裂，若松动，重新插紧；若触摸模块失灵，检查触摸模块与主控制板的连接线路，用万用表检测触摸模块供电电压，若电压正常但失灵，说明触摸模块损坏。
（2）维修操作：更换损坏的按键，焊接牢固；若按键板整体损坏，更换按键板；若触摸模块损坏，更换触摸模块，确保型号与原模块一致；维修后，测试按键、触摸功能，确保操作灵敏、响应正常。
第六步：接口与连接系统故障检测与维修
1. 各类接口故障维修：
（1）检测：检查USB、LAN、GPIB、SMA等接口是否有损坏、针脚弯曲、氧化，用电子清洁剂清洁接口，矫正弯曲的针脚；用万用表检测接口芯片的引脚电压，若电压异常，说明接口芯片损坏；检查接口与主控制板的连接排线是否松动、断裂，若松动，重新插紧；若断裂，更换排线。
（2）维修操作：更换损坏的接口，焊接牢固；若接口芯片损坏，更换同型号的接口芯片；更换排线时，确保规格与原排线一致；维修后，连接对应的外部设备，测试接口是否能正常识别、数据传输正常。
（四）维修后测试与调试
内部硬件维修完成后，需进行全面测试与调试，确保故障彻底解决，设备能正常、稳定运行，具体步骤如下：
1. 组装测试：将所有部件重新组装，拧紧外壳螺栓，连接动力线、天线、接口设备，确保所有连接牢固，符合安装规范；检查内部是否有遗漏的工具、异物，避免通电后引发故障；确认各排线、接线端子连接正确，无接反、松动情况。
2. 通电测试：给设备通电，观察设备是否正常启动，指示灯是否正常亮起，显示屏是否显示正常，无报错提示；测试按键、触摸功能，确保操作灵敏、响应正常；测试各接口，连接电脑、U盘、测试天线，确认接口能正常识别、数据传输正常。
3. 射频功能测试：启动射频测试功能，设置指定频率、功率，用示波器检测射频输出信号，确认信号正常、功率稳定；连接被测设备，测试射频接收功能，确认能正常接收信号，测试精度符合设备手册要求；切换射频功能、调节衰减器，确认功能正常、调节有效。
4. 稳定性测试：让设备连续运行2-3小时，模拟实验室测试环境，观察设备的运行状态，检测供电电压、射频信号、显示屏、接口是否稳定，无死机、报错、信号中断等情况；测试不同频率、功率下的射频性能，确保设备各项参数符合要求。
5. 参数校准与固件备份：用惠普官方校准软件，对设备的射频参数、测试精度进行校准，确保测试结果准确；备份设备固件、测试参数，避免后续出现故障时参数丢失；记录维修内容，包括故障原因、维修部位、更换的配件，便于后续设备维护和故障排查。
三、总结
惠普HP无线电测试仪不工作故障，是内部供电、射频、控制、显示、接口五大系统硬件异常的集中体现，核心硬件原因集中在供电系统（电源模块、保险丝、接口）、射频系统（信号发生器、接收器、射频开关）、控制处理系统（主控制板、芯片、内存）三大类，环境因素、操作不当、设备老化则为重要诱发因素。不同故障表现对应不同的硬件根源，维修时需先通过外观观察、基础排查初步定位故障类型，再按“拆机检测-部件维修-组装测试”的流程，精准定位故障点，针对性进行维修或更换配件，确保故障彻底解决。
惠普HP无线电测试仪作为射频测试领域的精密设备，其稳定运行直接关系到测试工作的效率与精度。掌握其不工作故障的硬件原因与维修方法，做好日常维护，可最大限度减少故障停机时间，降低维护成本，为通信设备研发、生产测试、雷达检测等工作的顺利开展提供稳定、可靠的测试保障。
