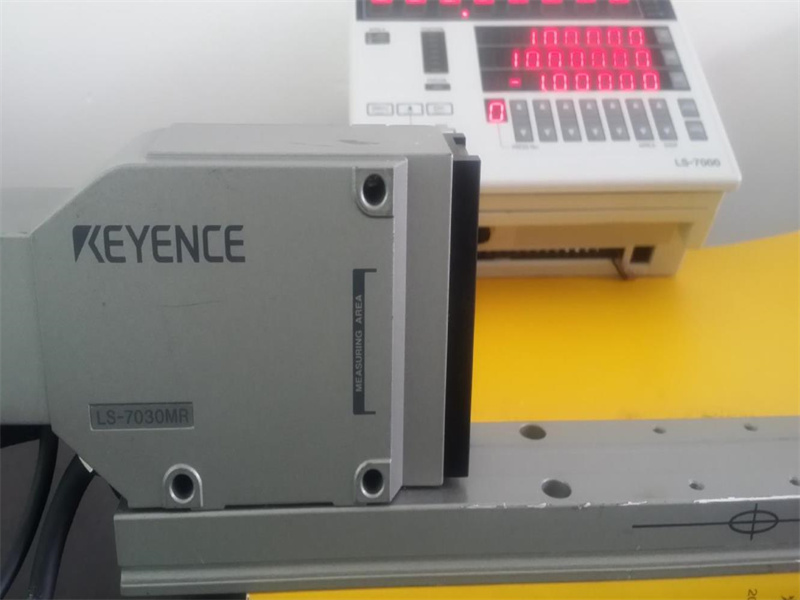

基恩士激光测径仪跳闸故障维修基础指南：6月17日我们公司收到了一位老客户推荐的新客户的来电，咨询基恩士激光测径仪发生了跳闸的故障问题。基恩士激光测径仪作为高精度测量设备，在工业生产中发挥着重要作用。然而，使用过程中可能出现的跳闸故障会严重影响生产效率和测量精度。

基恩士激光测径仪跳闸故障的常见原因分析

基恩士激光测径仪跳闸故障可能由多种因素引起，准确识别原因是解决问题的第一步。根据维修实践和厂家技术资料，跳闸故障主要可分为以下几类原因：

电源系统问题是导致激光测径仪跳闸的最常见原因之一。设备对电源质量要求较高，当输入电压不稳定、超出设备额定范围（通常为220V±10%）或存在电压骤降/浪涌时，保护电路会自动切断电源以防止损坏精密电子元件。电源线接触不良、插头松动或电源插座老化也会导致间歇性供电中断，表现为频繁跳闸。此外，若设备未配备合适的稳压电源或UPS（不间断电源），在电网波动较大的工业环境中更易出现此类问题。

设备内部短路是另一种严重的跳闸原因。激光测径仪内部电路复杂，主板、电源模块或激光驱动电路可能因元件老化、受潮、灰尘积累或机械振动导致短路。短路时电流急剧增大，触发过流保护机制。这种情况通常伴随明显症状，如跳闸后设备无法立即重启，或重启后很快再次跳闸。值得注意的是，某些间歇性短路可能只在特定工作条件下（如高温、高湿度）才显现，增加了诊断难度。

过载保护触发也是不容忽视的原因。当测径仪连续工作时间过长，或测量环境温度过高导致散热不良时，内部温度可能超过安全阈值，温控系统会自动切断电源14。基恩士设备通常配备精密温度传感器，一旦检测到关键部件（如激光发射器、主板芯片组）温度异常，会立即启动保护机制。此外，若设备通风孔被堵塞或散热风扇故障，即使环境温度正常也可能引发过热跳闸。

漏电问题在潮湿环境下较为常见。设备内部电路或连接线缆绝缘层破损，导致电流泄漏，触发漏电保护装置。这种情况在沿海地区或湿度长期较高的工厂中发生率较高。漏电不仅会导致跳闸，还存在安全隐患，必须及时处理。

外部干扰因素也可能间接导致跳闸。强电磁干扰（如附近有大功率电机、变频器工作）可能影响设备电源稳定性；剧烈机械振动可能导致内部连接器松动；突然的激光反射干扰（如测量高反光材料）可能使保护电路误动作。虽然这些情况不直接损坏设备，但频繁发生可能影响使用寿命。

了解这些典型原因和特征，有助于维修人员快速定位问题。在实际诊断时，还应考虑设备使用年限、历史维修记录和环境条件等综合因素，避免误判。

基恩士激光测径仪设备内部故障的诊断与维修方法

当排除外部电源问题后，基恩士激光测径仪仍出现跳闸故障，很可能是设备内部元件或电路出现了问题。内部故障通常更具挑战性，需要系统的诊断方法和专业的维修技巧。根据维修统计数据，激光测径仪内部故障主要集中在电源模块、主板电路、激光驱动系统和散热系统等关键部位。

主板电路检测是内部故障诊断的核心环节。基恩士激光测径仪的主板集成了精密测量电路、数据处理单元和多种保护电路，任何部分异常都可能导致设备保护性跳闸45。维修时首先进行目视检查，查看主板是否有明显烧灼痕迹、电解电容鼓包或芯片烧毁现象。特别注意检查电源输入接口附近的元件，这些位置因承受较大电流更易损坏。使用放大镜检查多层电路板的过孔和细线路是否有断裂，这在设备经历跌落或强烈振动后可能出现。对于表面贴装元件，可用热风枪轻微加热观察是否有虚焊点显现。

电源模块深入检测需要专业设备和技能。虽然前文已提及基础检测，但对于间歇性跳闸，需要进行更全面的负载测试。使用可调负载仪模拟设备工作状态，监测电源模块在不同负载下的稳定性。重点检查开关管、整流桥、PWM控制芯片等关键元件的工作状态。电源模块中的高频变压器也是常见故障点，绕组短路或绝缘不良会导致带载能力下降，表现为设备运行一段时间后跳闸。检测变压器需要测量各绕组电阻和绝缘电阻，必要时使用LCR表测量电感量变化。更换电源模块时，务必选择原厂配件或参数完全一致的替代品，错误的替换可能导致更严重故障。

激光驱动系统检查是激光测径仪特有的维修环节。该系统为激光二极管提供精密恒流驱动，任何异常都可能导致保护电路动作。检测时首先测量激光二极管的导通电压和电流，判断是否老化或损坏。然后检查驱动电路中的恒流控制芯片、功率MOS管和电流采样电阻。激光驱动电路对温度敏感，维修后需重新校准温度补偿参数。值得注意的是，直接目视检查激光束极其危险，必须使用专用红外检测卡或功率计，避免眼睛受损。

散热系统维护对预防过热跳闸至关重要。基恩士激光测径仪通常采用被动散热或风扇强制散热设计。检查散热片是否积尘严重，散热膏是否干涸失效。对于带风扇的型号，确认风扇运转正常，无异常噪音，转速随温度变化而调整。使用红外热像仪或点温计测量关键芯片表面温度，对比设备技术手册中的温度限值。散热系统维护后，建议进行连续4小时负载测试，确认温度稳定在安全范围内。

保护电路校准是许多维修人员忽视的关键步骤。基恩士设备配备多重保护电路（过流、过压、过热等），长期使用后阈值可能漂移，导致过早触发跳闸。使用专业校准设备重新标定各保护点阈值，确保与出厂规格一致。

对于价值较高的工业级激光测径仪，模块化更换往往是更经济高效的选择。与逐个元件维修相比，直接更换整个功能模块（如电源板、主板）能大幅缩短停机时间，降低维修风险。
