艾默生粘度计黑屏故障维修基础指南：6月22日我们收到一位来自南京的客户的来电，咨询艾默生粘度计发生了黑屏的故障问题。艾默生粘度计作为工业领域常用的精密测量仪器，其黑屏故障是用户经常遇到的技术问题。

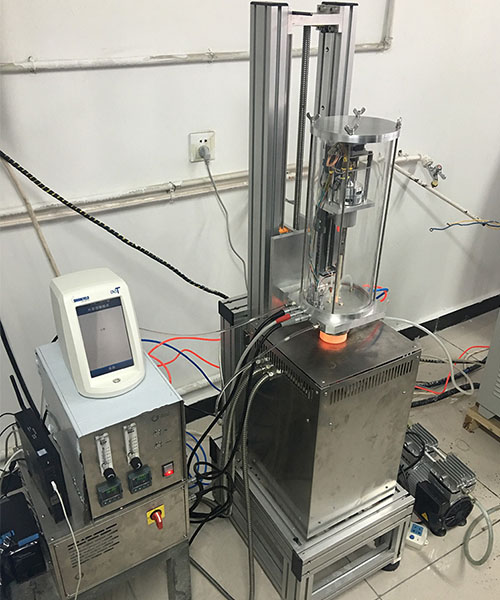

粘度计黑屏故障的常见硬件原因

艾默生粘度计出现黑屏故障可能由多种硬件问题引起，了解这些根本原因有助于快速定位问题并进行针对性维修。根据工业粘度计的常见故障模式和维修经验，黑屏问题主要可分为以下几类硬件故障：

电源系统故障是导致粘度计黑屏的最常见原因之一。这包括电源插头接触不良、电源线内部断裂、电源开关损坏以及保险管熔断等情况。当仪器无法获得稳定的电力供应时，自然无法正常启动和显示。特别是保险管烧毁，通常是由于电路短路或瞬间过压引起的保护性熔断，这种情况下仅更换保险管可能无法彻底解决问题，需要进一步检查电路是否存在异常。

显示屏及连接问题同样会导致黑屏现象。液晶显示屏(LCD)本身可能因长期使用或外力作用而损坏，出现花屏、黑屏或显示异常。此外，显示屏与主板之间的排线连接松动或氧化接触不良，也是造成显示故障的常见原因。某些情况下，虽然屏幕背光正常(表现为屏幕有亮光但无内容显示)，这通常表明显示驱动电路或主板视频输出存在问题。

主板及核心电路故障属于较为严重的硬件问题。主板上的关键元件如电容、稳压芯片等损坏，可能导致整个系统无法正常工作。电源模块故障(如DC-DC转换电路异常)会使主板得不到所需的工作电压，进而引发黑屏。EEPROM芯片数据丢失或固件损坏也可能导致系统启动失败，表现为黑屏状态。

温度与环境因素同样不可忽视。仪器长期在高温、高湿或强电磁干扰环境中工作，可能加速电子元件老化，导致各种隐性故障。特别是靠近大型电机、变频器等强干扰源使用时，电磁干扰可能造成系统运行异常，包括显示问题。

其他外围设备故障有时也会间接导致黑屏现象。例如，自动进样器电机短路可能引起电源保护，温度传感器故障可能导致系统进入保护状态而不显示。这些关联性故障需要通过系统排查才能准确识别。

了解这些硬件故障原因后，维修人员可以按照从简单到复杂的顺序进行排查，先检查电源等基础系统，再逐步深入核心部件，提高维修效率和准确性。

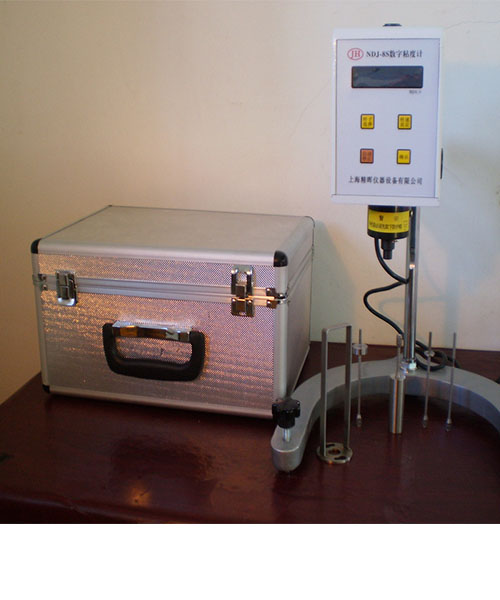

显示屏及连接线路的故障处理

当艾默生粘度计出现黑屏但电源指示灯正常亮起时，问题很可能出在显示屏系统或相关连接线路上。这类故障的维修需要细致和耐心，因为显示系统涉及多个组件和连接环节。

显示屏排线检查是首要步骤。大多数现代粘度计采用液晶显示屏通过柔性排线与主板连接，这些排线长期使用后可能因氧化或反复插拔导致接触不良。维修时应小心打开显示模块外壳，检查排线两端连接器是否完全插入到位，接触点有无氧化变色。可以用电子接点清洁剂轻轻擦拭排线金属触点，然后重新插拔几次以去除氧化层。特别注意某些型号使用ZIF(零插入力)连接器，必须按照正确方法打开锁扣才能取出排线，强行拉扯可能损坏连接器。

背光系统检测对于有背光但无显示的情况尤为重要。液晶屏本身不发光，需要背光系统才能可见。背光通常由LED阵列或CCFL冷阴极灯管提供。LED背光故障可能表现为背光完全不亮、亮度不均或闪烁，原因包括LED损坏、背光驱动电路故障或供电问题。CCFL背光寿命有限，老化后会出现亮度下降、启动慢或闪烁现象，严重时完全不亮。检测时可用强光斜照屏幕，如果能隐约看到显示内容，则证明液晶屏工作但背光系统故障。

液晶屏替换测试是确认显示屏是否损坏的最直接方法。如果条件允许，可尝试用同型号已知良好的液晶屏替换测试。更换时需注意静电防护，避免用手直接触摸电路部分，同时确保所有连接正确到位。若更换后显示正常，则证实原液晶屏损坏需要更换。值得注意的是，某些型号的液晶屏与触摸屏是一体化设计，更换时可能需要校准触摸功能。

显示驱动电路检修涉及更专业的电子维修技能。当确认排线和液晶屏都正常但依然无显示时，问题可能出在主板上的显示驱动部分。首先检查显示驱动芯片的供电电压是否正常，然后观察芯片是否有过热、烧焦等明显损坏迹象。使用示波器检测芯片的信号输出，看是否有正常的驱动波形。某些情况下，显示驱动芯片周边的电阻、电容损坏也会导致显示异常，需要逐个检查。

固件与设置问题虽然不属于硬件故障，但也可能导致显示异常。某些型号的粘度计在固件崩溃或参数设置错误时会出现黑屏。尝试按住特定组合键启动进入恢复模式，或连接外部显示器查看是否有输出。

环境适应性改进可以预防未来的显示问题。对于在工业环境下使用的粘度计，显示系统特别容易受到振动、湿度和温度变化的影响。可以考虑增加排线固定卡扣、使用导电胶密封连接处、加装防震垫等措施提高可靠性。在极端环境下，可能需要更换为工业级强化显示屏或增加保护外壳。

主板及核心电子元件的故障检修

艾默生粘度计的主板是其控制核心，当出现黑屏故障且排除了电源和显示系统问题后，就需要对主板及关键电子元件进行深入检测。主板故障通常表现为完全无反应、间歇性工作或伴随其他异常现象，这类维修需要专业的电子知识和检测设备。

目视检查是主板故障诊断的第一步。在良好光线下仔细检查主板正反两面，寻找明显的故障痕迹，如烧焦的元件、膨胀或漏液的电容、断裂的线路或焊点、腐蚀痕迹等。特别注意高发热元件周围的区域，如电源稳压芯片、CPU、电机驱动等，这些部位容易因长期高温工作导致焊点开裂或元件老化。同时嗅闻主板是否有异常气味，电子元件烧毁通常会产生特殊气味。发现明显损坏的元件应记录下来，作为进一步检测的重点。

电源轨检测是主板检修的关键步骤。使用万用表测量主板上各测试点的电压，与电路图或维修手册标注的标准值对比。现代电子设备主板通常有多组电压，如3.3V、5V、±12V等，任何一组电压异常都可能导致系统无法正常工作。检测时应从电源输入开始，逐步向核心芯片推进，找出电压异常的具体位置。常见故障点包括：DC-DC转换电路失效、线性稳压器损坏、滤波电容失效导致纹波过大等。对于可疑的稳压芯片，可测量其输入输出端电压判断是否正常工作。

时钟与复位信号检查对系统启动至关重要。主板上的主控芯片(CPU或MCU)需要正确的时钟信号和复位序列才能启动。使用示波器检测主时钟晶振是否有正常振荡信号(通常为8MHz、12MHz或更高频率)。复位信号通常在开机瞬间有一个低脉冲然后保持高电平，用示波器可以捕捉这一过程。如果时钟或复位信号异常，CPU无法正常工作，自然会导致黑屏现象。晶振失效、谐振电容变质或复位电路元件损坏是常见原因。

BGA封装芯片的检修需要特殊技术和设备。现代电子设备越来越多使用BGA(球栅阵列)封装的芯片，这类芯片的焊点在芯片底部不可见，容易出现虚焊问题。对于怀疑BGA芯片虚焊的情况，可以用热风枪对芯片均匀加热(约200-250°C)同时轻压芯片观察系统是否暂时恢复正常。确认BGA问题后，需要拆下芯片重新植球焊接，这一操作需要BGA返修台等专业设备。

固件与存储元件检测也很重要。主板上通常会有EEPROM、FLASH等存储芯片保存仪器参数和固件程序。这些芯片数据损坏或丢失可能导致系统启动失败。检测方法包括：检查存储芯片的供电是否正常、尝试读取内容与备份对比、观察芯片是否被写保护等。某些情况下需要专用编程器重新烧录固件。值得注意的是，更换主板存储器后通常需要进行参数校准和初始化设置。
