岛津SHIMADZU光谱仪黑屏故障维修方法详解：岛津SHIMADZU光谱仪作为实验室常用的精密分析仪器，在材料分析、环境监测、医药研发等领域发挥着至关重要的作用。然而，在长期使用过程中，黑屏故障是较为常见的硬件问题之一，不仅会导致实验中断，影响工作进度，还可能因故障扩大造成更大的经济损失。

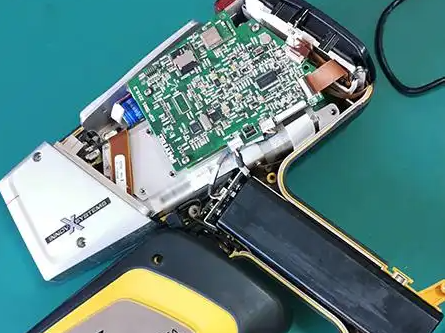

一、常见硬件故障原因分析

1.1 电源系统故障

电源系统是光谱仪正常运行的能量供给核心，其故障是导致黑屏的首要原因，具体包括以下几个方面：

• 电源适配器损坏：岛津部分便携式光谱仪采用外部电源适配器供电，长期高温、过载或插拔不当易导致适配器内部电容鼓包、线圈烧毁或整流电路损坏。例如，型号为UV-1800的光谱仪，其电源适配器输出电压为19V/3.42A，若适配器内部稳压芯片失效，会导致输出电压骤降或无输出，仪器因缺电而黑屏。
• 内部电源模块故障：台式光谱仪（如IRTracer-100）的内部电源模块负责将220V交流电转换为仪器各部件所需的直流电压（如+5V、+12V、-12V）。模块内的开关管、滤波电容、保险管等元件老化或损坏是常见问题。当保险管因过流熔断，或开关管击穿短路时，电源模块无法正常输出电压，引发黑屏。
• 电源线与接口接触不良：电源线插头氧化、接口松动或内部线缆断裂会导致供电线路断路。例如，仪器电源接口处的金属弹片因长期插拔变形，与电源线插头接触不实，造成瞬时断电或持续缺电，表现为开机黑屏或使用中突然黑屏。
• 电压不稳与浪涌冲击：实验室电网电压波动过大，或雷击、大功率设备启停产生的浪涌电流会击穿电源系统中的压敏电阻、瞬态抑制二极管等保护元件，进而损坏电源模块或主板，导致黑屏故障。

1.2 显示屏及连接部件故障

显示屏是人机交互的窗口，其自身及连接部件的故障直接表现为黑屏，具体原因如下：

• 显示屏本身损坏：显示屏背光管老化、液晶面板驱动电路故障或屏幕碎裂均会导致黑屏。以岛津UV-2600光谱仪为例，其采用LCD显示屏，若背光管使用时间超过5000小时，可能出现亮度衰减直至完全不亮，从视觉上呈现黑屏状态；而驱动板上的时序控制芯片损坏则会导致液晶面板无法接收显示信号，同样表现为黑屏。
• 显示屏排线接触不良或断裂：排线是连接显示屏与主板的关键部件，长期震动、温度变化或拆卸不当易导致排线接口处氧化、针脚弯曲，或排线中间出现折痕断裂。例如，在运输过程中若仪器受到剧烈震动，显示屏排线可能从主板接口处松脱，导致信号传输中断，出现黑屏。
• 显示屏驱动板故障：驱动板负责将主板输出的信号转换为显示屏可识别的驱动信号，其内部的芯片、电阻、电容等元件损坏会导致信号处理失败。如驱动板上的MCU芯片因虚焊或过热损坏，无法正常工作，显示屏将无任何显示。

1.3 主板及核心控制模块故障

主板是光谱仪的“大脑”，核心控制模块（如CPU、FPGA、内存等）负责仪器的整体控制与数据处理，其故障会导致仪器无法正常启动，表现为黑屏：

• 主板供电电路故障：主板上的电压转换电路（如DC-DC转换器）损坏，无法为核心芯片提供稳定的工作电压，会导致芯片无法启动，仪器黑屏。例如，岛津AA-7000原子吸收光谱仪的主板上，若+5V转+3.3V的DC-DC芯片失效，CPU和内存无法获得供电，开机后无任何反应。
• 核心芯片损坏：CPU、FPGA等核心芯片因过热、静电击穿或老化而损坏，会导致仪器的控制中枢失效。例如，在高温环境下长期使用仪器，CPU散热不良，可能出现芯片内部电路烧毁，造成开机黑屏。
• 主板电容鼓包或漏液：主板上的电解电容长期工作在高温环境下，易出现电解液泄漏、顶部鼓包的现象，导致电容容量下降或失效，影响主板的供电稳定性和信号传输，进而引发黑屏故障。
• BIOS程序损坏或错乱：BIOS（基本输入输出系统）存储着仪器启动的基本程序，若BIOS程序因病毒感染、误操作或电池没电而损坏，仪器无法完成自检和启动流程，表现为开机黑屏。

1.4 外部设备干扰与连接故障

外部设备的不当连接或干扰也可能导致光谱仪黑屏，具体原因包括：

• 外部设备短路或过载：当光谱仪连接的打印机、电脑、UPS等外部设备出现短路故障时，可能通过接口线路引发仪器内部电路过流，触发保护机制，导致仪器黑屏。例如，连接的打印机电源短路，通过USB接口向光谱仪主板注入大电流，烧毁主板上的保护电阻，造成黑屏。
• 接口电路损坏：仪器的USB、RS232等外部接口电路因静电或插拔不当损坏，可能导致主板上的相关控制芯片故障，进而引发黑屏。例如，在未断电的情况下插拔USB设备，产生的静电可能击穿接口芯片，影响主板正常工作。
• 电磁干扰：实验室中若光谱仪靠近大功率电机、电焊机等强电磁干扰设备，电磁辐射可能干扰仪器的信号传输和电源系统，导致仪器工作不稳定，出现黑屏现象。

二、针对性维修方法

2.1 电源系统故障维修

针对电源系统故障，需按照“由外到内、先简单后复杂”的原则进行排查维修：

1. 电源线与接口检查：首先检查电源线是否完好，插头有无氧化、变形，将电源线连接到其他正常设备上测试是否能正常供电。若电源线正常，再检查仪器电源接口，用万用表测量接口处是否有电压输入（对于使用电源适配器的仪器，测量适配器输出端电压是否符合标称值）。若接口接触不良，可使用无水酒精清洁接口，或更换损坏的接口部件。
2. 电源适配器维修与更换：若测量发现电源适配器无输出或输出电压异常，拆开适配器外壳（需注意安全，先放电），检查内部电容是否鼓包、保险管是否熔断、开关管是否击穿。对于鼓包的电容，更换同型号（容量、耐压值一致）的电容；若保险管熔断，需先排查是否存在短路故障，再更换同规格保险管；若开关管损坏，需更换同型号开关管及配套的驱动芯片。若损坏部件较多，建议直接更换原装电源适配器，以保证供电稳定性。
3. 内部电源模块维修：对于台式光谱仪的内部电源模块，先断开模块与主板的连接，用万用表测量模块各输出端子的电压是否符合要求。若某一路电压无输出或异常，打开电源模块外壳，检查滤波电容、开关管、稳压芯片等元件。例如，若+12V输出端无电压，检查该路的开关管和稳压芯片，更换损坏元件后重新测量电压，直至所有输出端电压正常。维修完成后，需进行绝缘测试，确保模块安全。
4. 浪涌保护与电压稳定措施：为防止电压不稳和浪涌冲击，建议为光谱仪配备专用的稳压电源或UPS（不间断电源），并定期检查实验室电网电压，确保电压稳定在220V±10%范围内。

2.2 显示屏及连接部件故障维修

显示屏及连接部件故障的维修步骤如下：

1. 显示屏排线检查与重新连接：关闭仪器电源，拆开仪器外壳，找到连接显示屏与主板的排线。检查排线接口处是否有氧化、针脚弯曲或松动，用橡皮擦清洁排线接口的金手指，然后重新插拔排线，确保连接牢固。若排线有折痕或断裂，需更换同型号的排线（注意排线的长度、针脚数量和排列方式需一致）。
2. 显示屏背光与驱动板测试：接通仪器电源，用手电筒照射显示屏表面，若能隐约看到显示内容，说明显示屏背光管损坏。更换背光管时，需拆开显示屏外壳，小心取下旧背光管，更换同规格（长度、直径、电压）的背光管，并重新组装显示屏。若手电筒照射后仍无显示内容，需检查驱动板：用万用表测量驱动板的供电电压是否正常，若供电正常，检查驱动板上的芯片是否有虚焊或损坏，对虚焊部位进行补焊，损坏的芯片需更换同型号芯片。
3. 显示屏更换：若经上述检查后显示屏仍无法正常工作，可能是显示屏本身损坏，需更换原装显示屏。更换时，需记录显示屏的型号、尺寸和接口类型，确保新显示屏与仪器兼容，更换后进行通电测试，检查显示是否清晰、触摸功能是否正常（若为触摸屏）。

2.3 主板及核心控制模块故障维修

主板及核心控制模块故障的维修技术难度较高，需专业人员操作：

1. 主板供电电路检测：断开主板与其他部件的连接，接通电源，用万用表测量主板上各供电测试点的电压是否符合设计要求（可参考仪器的电路图）。若某一路电压异常，检查该路的DC-DC转换器、滤波电容、限流电阻等元件，更换损坏的元件。例如，若+3.3V供电测试点无电压，检查对应的DC-DC芯片，测量芯片的输入电压是否正常，若输入正常而输出异常，更换该DC-DC芯片。
2. 核心芯片检测与更换：核心芯片（如CPU、FPGA）的检测需使用专业的测试设备（如逻辑分析仪、示波器）。若检测发现芯片无信号输出或信号异常，需确认芯片是否虚焊或损坏。对于虚焊的芯片，可采用热风枪进行补焊；若芯片损坏，需联系岛津厂家或专业维修机构更换同型号的芯片（注意芯片的型号、封装方式需完全一致）。
3. 主板电容更换：若发现主板上有鼓包或漏液的电解电容，用烙铁拆下损坏的电容，更换同型号（容量、耐压值、封装形式一致）的电容。更换时需注意电容的正负极方向，避免接反。
4. BIOS程序修复：若怀疑BIOS程序损坏，可尝试重新刷写BIOS程序。从岛津官方网站下载对应仪器型号的最新BIOS程序，使用专用的编程器将程序写入BIOS芯片。刷写过程中需严格按照操作说明进行，避免因操作不当导致BIOS芯片损坏。
5. 主板更换：若主板损坏严重，维修成本较高或无法修复，需更换原装主板。更换主板后，需进行仪器的初始化设置和性能校准，确保仪器各项指标符合要求。

2.4 外部设备干扰与连接故障维修

外部设备相关故障的维修方法较为简单，具体如下：

1. 外部设备排查与断开：依次断开光谱仪连接的所有外部设备（如打印机、电脑、U盘等），然后开机测试仪器是否恢复正常。若断开某一设备后仪器不再黑屏，说明该设备存在故障，需对其进行维修或更换。
2. 接口电路维修：若断开外部设备后仪器仍黑屏，检查仪器的外部接口电路。用万用表测量接口芯片的供电电压和信号引脚，若发现芯片损坏，更换同型号的接口芯片，并对接口处的线路进行检查，修复断裂或短路的线路。
3. 电磁干扰屏蔽：将光谱仪远离强电磁干扰设备，若无法远离，可为仪器配备电磁屏蔽罩，或对实验室进行电磁屏蔽处理，减少电磁辐射对仪器的影响。

三、结语

岛津SHIMADZU光谱仪黑屏硬件故障的原因复杂多样，涉及电源系统、显示屏、主板、外部设备等多个方面。在维修过程中，技术人员需具备扎实的电子电路知识和丰富的维修经验，通过细致的故障排查，准确判断故障部位，采取针对性的维修方法。同时，加强仪器的日常维护与预防措施，能够有效降低黑屏故障的发生率，保障仪器的稳定运行。本文对岛津SHIMADZU光谱仪黑屏硬件故障的原因和维修方法进行了全面阐述，希望能为相关技术人员提供有益的参考，提高故障维修效率，减少因故障造成的损失。
